1التطبيق

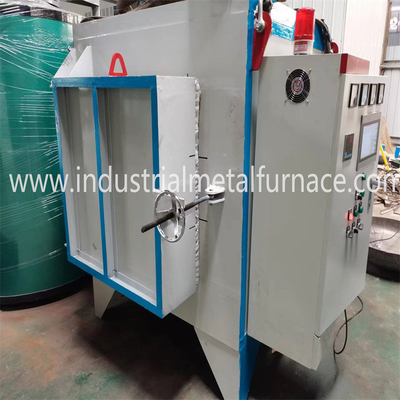

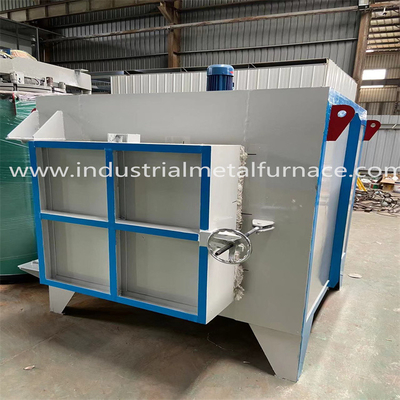

يتم استخدام فرن RX3-25-12 الكهربائي للشعلة بشكل رئيسي لمعالجة الحرارة لأجزاء معدنية أو سبائك متوسطة أو صغيرة.
2المعلمات التقنية الرئيسية
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة الاسمية | 25 كيلوواط (1-100٪) قابلة للتعديل |
| 2 | إمدادات الطاقة | 380 فولت 3 بي 50 هرتز |
| 3 | درجة الحرارة الاسمية | 1200°C(يمكن ضبط درجة حرارة العمل العادية: 1150 درجة مئوية) |
| 4 | منطقة مراقبة | 1 منطقة |
| 5 | حجم العمل الفعلي | 500 × 500 × 500 مم ((D × W × H) |
| 6 | توحيد درجة الحرارة | ± 10 درجة مئوية |
| 7 | دقة قياس الحرارة | ±1°C |
| 8 | ارتفاع درجة حرارة سطح الفرن | ≤50 درجة مئوية |
| 9 | استهلاك الطاقة في الفرن الفارغ | ≤ 10% |
| 10 | طريقة التحكم في درجة الحرارة | SCR، PID المنظم؛ Shimaden حرارة المراقب، سيمنز PLC، شاشة لمسة 10 بوصة؛ حرارة عملية منحنى تسجيل ووظيفة المخرج؛ |
| 11 | عنصر التدفئة | 0Cr27AL7Mo2 |
| 12 | صفيحة سطح البوجي | نايتروين |
| 13 | طريقة تحميل قطعة العمل | تعليق على شريط التعليق (310S) مع خطاف |
| 14 | غطاء الفرن | كتلة الأليومينية السيليكاتية عالية الألومينيا |
| 15 | طريقة فتح باب الفرن | باب فتح جانبي مع جهاز تشديد دوار |
3مقدمة هيكلية
يتكون فرن RX3-25-12 الساخن أساسا من جسم الفرن ، والغلاف ، وباب الفرن ، وعنصر التدفئة ونظام التحكم في درجة الحرارة.
3.1 الفراءجسد النازي
الهيكل الفولاذي لهيكل الفرن مصنوع من فولاذ قطري 6-8 # وألواح فولاذية 3-12 مم.ويتم تعزيزها بمؤسسات فولاذية مقطعةيتم طلاء الجدار الخارجي من الفرن مع طبقتين من البرايمر، و 2 طبقات من الطلاء الطلاء. الجزء الرئيسي من الفرن تم طلاء مع الطلاء المقاوم للحرارة.
3.2 الغطاء
تم بناء جسم الفرن من نوع الصندوق من الطوب المقاوم للنيران والألياف. المواد المستخدمة هي ألياف الألومنيوم عالية الجودة مثبتة بأجزاء فولاذية مستديرة.ألياف الألومنيوم يتم ضغطها مسبقًا إلى كتلة (جاذبية الضغط: ≥235 كجم/م3) ثم يتم تثبيتها على جسم الفرن بواسطة 321 جزءًا من الفولاذ المقاوم للصدأ المستدير. يمتلك هذا الهيكل المقاوم للنيران مزايا التوصيل الحراري المنخفض والقدرة القوية على مكافحة الصدمات ومكافحة التآكل.الغطاء لديه سمك إجمالي 325mmألياف الألومنيوم السيليكات مقاومة لدرجة حرارة أقصاها 1250 درجة مئوية
3.3 باب الفرن ونظام الباب من أعلى إلى أسفل
يتم تشكيل باب الفرن من نوع الصندوق من غطاء من الألياف بالكامل وغطاء هيكل الصلب. يتم تصنيع إطار الباب من صفيحة فولاذية 12 مم.غطاء الباب هو كتل الألياف عالية درجة الحرارة التي هي نفس غطاء جسم الفرن. يحتفظ الهيكل الكلي للفرن بشكله أثناء التسخين. الباب من نوع فتح جانبي. يتم فتح الباب يدويًا إلى الجانب.
3.4 قاع الفرن:
تتألف قاع الفرن من حصان مقاوم للنيران، 30 ملم سميكة Ni7N لوحة سطح البوجي. سطح القاع تحمل الحمل هو مسطح.طبقة من الصلب المقاوم للحرارة الصفيحة السفلية وضعت لضمان تحمل الحمل وحماية عمر الخدمة من سلك الفرن.
الغطاء السفلي: يتم تصميم غطاء مركب من الطوب المقاوم للنيران من الدرجة الأولى ، والطوب المقاوم للنيران خفيف الوزن ، والطوب العازل ، إلخ.يتم بناء خنادق تثبيت العنصر التدفئة على بطانة, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureأثناء الإنتاج ، يتم ترك مفاصل التوسع لمنع الغطاء من التوسع وتلفه عند التسخين.
3.5 عنصر تسخين
عنصر التسخين: يتم تركيب شريط المقاومة من سبيكة المقاومة 0Cr27AL7Mo2 في الجدران اليسرى واليمينية ، أسفل الفرن وأسفل الفرن.
3نظام التحكم الكهربائي
التحكم في درجة الحرارة: يتم اعتماد التحكم في PID للتحكم في درجة الحرارة، باستخدام جهاز التحكم الذكي في درجة الحرارة Shimaden.يمكن تحقيق التحكم المثالي لكل منطقة درجة حرارةمع وظيفة ضبط الذات عبر الإنترنت ، يمكن حساب معايير PID المثلى من الفرن لتحقيق استقرار درجة الحرارة المثالي.
هذا النظام يتحكم في درجة حرارة فرن المعالجة الحرارية.
وفقا لمتطلبات العملية، بعد ضبط في جهاز التحكم في درجة الحرارة الذكية، يتم تخصيصها إلى تحكم منطقة درجة الحرارة. استدعاء وتحرير العملية المقابلة،إرسال الإشارات إلى المستوى السفلي، وجمع بيانات درجة الحرارة من جهاز المستوى العلوي في كل منطقة.
عندما يتم تشغيل الطاقة الرئيسية، فإن الجهاز سيتحكم في الفرن الكهربائي وفقًا للإعدادات في الأداة الذكية.
التحكم في الطاقة: يستخدم نظام تنفيذ التحكم نظام تشغيل عالي الطاقة ، مجهز بمبرد ونظام تبريد هواء كامل.مزودة بمفتاح هواء أوتوماتيكي للحماية الثانويةيتم تجهيز كل مجموعة من عناصر التدفئة الكهربائية بمقياس أمبير، ومتوسط فولت، ومؤشر تشغيل / إيقاف للعناصر التدفئة الكهربائية،مع السلطة على حماية القفل وتدابير الأرضية للسلامة لضمان الاستخدام الآمن.
4المكونات
| لا، لا، لا | البند | الأصل |
| 1 | جهاز تحكم درجة الحرارة | شيمادن، اليابان |
| 2 | عنصر التدفئة | شوغانغ |
| 3 | قطن من الألياف | لويانغ، شانغدونغ |
| 4 | مكونات كهربائية | ديلكس |
| 5 | الزوج الحراري | النوع K، أنوهاي |
| 6 | الشاشة الملموسة | الـ MCGS |
| ملاحظات:قد يتم تغيير المكونات المذكورة أعلاه إلى مكونات أخرى مماثلة بسبب عدم توفر المكونات الحالية. | ||
5. التثبيت
يجب أن يتم تركيب الفرن من قبل العميل نفسه بينما يقدم المورد دليل استخدام باللغة الإنجليزية.الدعم عبر الإنترنت والفيديوهات الدليل للعميل بسبب الوضع الوبائي الحالي في جميع أنحاء العالم.
6خدمة ما بعد البيع
يتم ضمان الفرن لمدة 13 شهرًا بدءًا من تاريخ الشحن. خلال فترة الضمان ، يتم إصلاح الأضرار أو استبدالها إذا كانت ناجمة عن عيوب التصنيع.يتم فرض رسوم معينة على المشتري إذا كان الضرر ناجم عن المشتري نفسه.
