1200 درجة مئوية أنابيب الفولاذ المقاوم للصدأ المعالجة الحرارية الفرن
1الغرض من المعدات
RT3-980-12 أفران أسفل السيارات تستخدم أساسًا للتسخين المعالجة الحرارية لأجزاء مختلفة من الفولاذ المقاوم للصدأ.
2. المعلمات التقنية
| لا. | البند | المعلمات التقنية |
| 1 | الطاقة المسجلة | 980 كيلوواط + 5٪ (1-100٪) قابل للتعديل |
| 2 | معايير إمدادات الطاقة | 380 فولت ، 3 مراحل ، 50 هرتز |
| 3 | درجة الحرارة الاسمية | 1200 درجة مئوية |
| 4 | سرعة تسخين الفرن الفارغ | ≤2 ساعة |
| 5 | عدد مناطق الرقابة | 8 مناطق مستقلة لتحكم درجة الحرارة في الأمام والخلف 8 ثيرموبارات لتحكم درجة الحرارة |
| 6 | حجم العمل الفعلي | 12000×1800×1800 ملم (L*W*H) |
| 7 | أبعاد جسم الفرن | 12800 × 2800 × 3300 ملم (L * W * H) الارتفاع لا يشمل ارتفاع إطار باب الفرن |
| 8 | طول القضبان (خارج الموقد) | طول ~ 267000mm |
| 9 | وصلة عنصر التدفئة | نعم نعم نعم نعم |
| 10 | توحيد درجة الحرارة | ± 10 درجة مئوية |
| 11 | دقة التحكم في درجة حرارة الأداة | ± 1°C |
| 12 | خسارة الطاقة في الفرن الفارغ | ≤ 10% |
| 13 | طريقة التحكم في درجة الحرارة |
منظم الطاقة، منظم PID، جزيرة اليابانية عداد مع 32 مرحلة التحكم في درجة الحرارة، 485 واجهة الاتصال وشاشة لمس 10.1 بوصة،والتي يمكن توصيلها بنظام MES للمصنع أو نظام ERP في المستقبل. الشاشة التي تعمل باللمس يمكنها تسجيل البيانات التاريخية لأكثر من عام، وتخزين أكثر من 10 عمليات، ولديها إنذار زيادة درجة الحرارة. |
| 14 | ارتفاع درجة حرارة الجدار الخارجي الجانبي للمكّة | <40 درجة مئوية |
| 15 | مواد عناصر التدفئة | 0Cr27AL7MO2 ((شريط) |
| 16 | مواد قاع الفرن | الصلب المقاوم للحرارة Ni7N سمك إجمالي 30mm |
| 17 | طريقة التحميل | يتم رفع قطعة العمل على سطح العربة ، ويتم دفع العربة في التدفئة |
| 18 | نموذج غطاء الفرن | تبني بنية الألياف المقاومة للحرارة العالية |
| 19 | نموذج فتح وإغلاق أبواب الفرن | 1 مجموعة من الرفع الكهربائي 2 طن تتحرك صعودا وهبوطا وزنها الخاص يضغط ويغلق |
| 20 | نموذج دخول وخروج العربة | 1 مجموعة من 7.5KW الحد من عجلة الدبوس الدورية تدفع العجلة في وخارج |
| 21 | وضع إمدادات الطاقة للسفر بالعربة | توجيه سلسلة الخزانات |
3الخصائص العامة والبنيةالمعدات

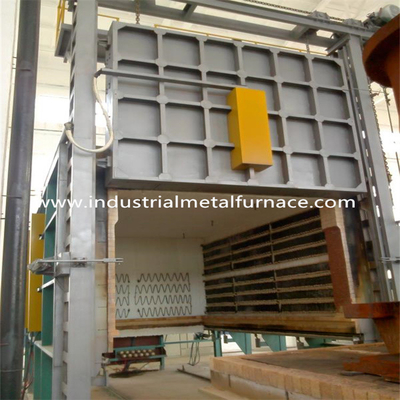

RT3-980-12 فرن المواقد يتكون أساسا من غلاف الفرن ، غطاء الفرن ، باب الفرن و
آلية رفع أبواب الفرن، آلية ضغط أبواب الفرن وتغليفها؛ عربة تحمل و
آلية سحب العربة، جسم الفرن وآلية إغلاق العربة؛ عناصر التدفئة وأجهزة التثبيت.
نظام التحكم التلقائي في درجة حرارة الفرن وهلم جرا
3.1 قشرة الفرن، مجموعة واحدة
3.2غطاء الفرن: الغطاء هو بنية ألياف كاملة، مصنوعة من الزركونيوم الألومنيوم عالية الجودة
الألياف الحارقة ، باستخدام أجزاء مستديرة من الفولاذ المقاوم للصدأ القياسية والتركيب العلمي والمعقول
طرق. يتم ضغط كتلة الصبغ المقدمة مرة أخرى قبل التثبيت (كثافة الكتلة المضغوطة ≥ 230Kg / m3),
ثابتة على الغلاف العلوي للفرن من الفولاذ المقاوم للصدأ
المادة 325 ملم. الهيكل لديه موصلة حرارية منخفضة، الانحلال الحراري منخفضة، الكيميائية ممتازة
الاستقرار، الاستقرار الحراري، مقاومة الاهتزاز الحراري، قوة السحب الممتازة ومقاومة التآكل.
أعلى مقاومة درجة حرارة لألياف السيليكات الألومنيوم هي 1360 درجة مئوية ، ومادة جزء تثبيت الألياف هي 304 الفولاذ المقاوم للصدأ.
3.3باب الفرن وآلية باب الفرن وآلية ضغط باب الفرن وآلية الختم

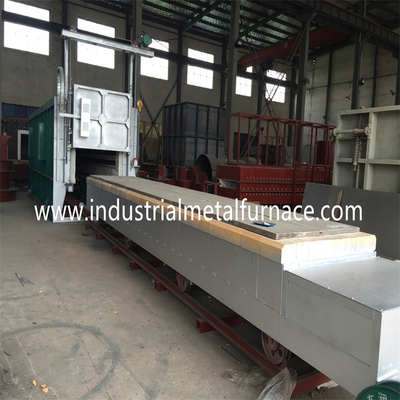

3.4عربة تحمل وآلية سحب عربة، جسم الفرن وآلية ختم عربة
3.4.1 العربة وآلية سحب العربة
تتكون العربة من إطار، لوحة فولاذية على سطح العربة، عجلات، بناء صلب،
لوحة أسفل فرن فولاذ مقاوم للحرارة Ni7N ، وآلية سحب عربة.
3.4.1 هيكل فولاذية عربة: يتم لحامها مع 18 # عمود فولاذي و 10 ملم صفيحة فولاذية.
صلابتها تضمن التشغيل الطبيعي تحت الحمل الكامل وعدم التشوه أثناء الاستخدام لفترة طويلة.
3.4.2 العجلات: عجلات العربة مصنوعة من الصلب ZG55 # الصب بعد المعالجة.
يتم تصنيع عمود ناقل السرعة من الفولاذ 45 # مع معالجة دقة ومعالجة التشديد.
يستخدم محامل ناقل النقل محامل عجلات ثقيلة لضمان متطلبات الحمل.
من أجل تقليل ضغط عجلات العربة ، يتم تثبيت 8 أزواج من 16 Ø 240 عجلة
في أسفل العربة لدعم العربة بأكملها
3.4.3 الغطاء: الطوب الثقيل ذو الالمنيوم العالي والطوب الخفيف والطوب العازل
ويتم استخدامها لصنع غطاء مركب. والطوب الثقيل عالية الألومنيوم المقاوم للنيران
بناء الأجزاء المعرضة للاصطدام والأجزاء التي تحمل الحمل (يتم إضافة لصق عالية درجة الحرارة)
إلى الطين أثناء البناء) لتعزيز قوة هيكلية بطانة الفرن.
يتم ترك المفاصل أثناء الإنتاج لمنع تمدد الغطاء بعد التسخين وتلف الغطاء.
الصفيحة السفلية للفرن مصبوب من مادة Ni7N بسماكة إجمالية 30 مم.
درجة الحرارة القصوى ≤ 1200 درجة مئوية ويمكن استخدامه لفترة طويلة دون تشوه أو تشقق.
3.4.4 آلية سحب العربة: تتبنى آلية سفر العربة وضعية ذاتية الدفع.
يدخل العربة و يخرج من الفرن من خلال الجهاز المكثف لدفع عجلة قيادة العربة
لجعل العربة تتحرك، والعملية مستقرة وموثوقة.
3.4.5 آلية الختم بين جسم الفرن والطاولة
مشكلة الختم هي جزء مهم جدا من تصميم الفرن.
يؤثر أداء مباشرة على توحيد درجة الحرارة في الفرن والخدمة
حياة الفرن، كما أنه له تأثير كبير على استهلاك الطاقة والمعالجة الحرارية
في الهيكل العام لفرن، جهاز الختم في
منطقة الحرارة العالية وبيئة العمل قاسية نسبيا.
الضروري لاعتماد حل الختم ذو أداء موثوق به ، بنية بسيطة ، خدمة طويلة
الحياة والصيانة السهلة.
الختم بين باب الفرن، جسم الفرن والعربة هو أكثر أهمية.
الختم بين باب الفرن وجسم الفرن يتبنى ضغط الوزن الميت
الهيكل المستخدم عادة في أفران المعالجة الحرارية في الصناعة الميكانيكية، والختم
بين العربة و جسم الفرن يوجد سجل من الطوب و الألياف القطنية
تم استخدام الهيكل المذكور أعلاه بشكل جيد وعلى نطاق واسع في أفران التدفئة من النوع الترولي ونوع الترولي
أفران المعالجة الحرارية، ولها تأثير جيد على الختم.
3.5 عناصر تسخين الفرن
عنصر التدفئة مصنوع من مادة سبيكة عالية الجودة عالية المقاومة 0Cr27AL7Mo2
الذي يتم معالجته إلى شكل موجة ويتم تثبيته على جانبي جسم الفرن.
جميع قضبان الرصاص مصنوعة من مادة φ16 0Cr25AL5، ومشابك الأسلاك من قضبان الرصاص
مشابك صناعية خاصة لضمان أن الأسلاك ثابتة وموثوقة.
المقاومات متصلة بالصفر، ومساحة القسم العرضي للأسلاك المحايدة تلبي
متطلبات المعايير الصناعية.
3.6نظام التحكم الإلكتروني
التحكم في درجة الحرارة: يتبنى التحكم في درجة الحرارة التحكم في تقسيم المناطق متعددة الأجزاء ويتبنى
جهاز التحكم الذكي في درجة الحرارة من "شيمادن" اليابانية
يمكن أن يحقق أفضل التحكم في كل منطقة درجة الحرارة.
يمكن أن يحسب أفضل معايير PID من الفرن وتحقيق استقرار درجة حرارة أكثر مثالية.
3. 7 نطاق توفير المعدات الكاملة
| لا. | إيت | كمية | ملاحظات |
| 1 | جسم الفرن | مجموعة واحدة | |
| 2 | عربة | مجموعة واحدة | بما في ذلك لوحة أسفل الفرن |
| 3 | نظام القيادة الكهربائية | مجموعتان | 1 مجموعة من عربة، 1 مجموعة من باب الفرن |
| 4 | عناصر التدفئة | مجموعة واحدة | عصابات المقاومة |
| 5 | نظام التحكم في درجة الحرارة | مجموعة واحدة | |
| 6 | خزانة تحكم PID | 1 | 1800 × 800 × 600 ملم |
| 6.1 | جهاز التحكم في درجة الحرارة | 4 | البرمجة، مع 485 اتصال |
| 6.2 | شاشة لمسة 15 بوصة | مجموعة واحدة | |
| 6.3 | التايريستور | 24 مجموعة | 600A |
| 6.4 | سلك التعويض | 160 متر | |
| 6.5 | الحرارة | 8 | 0-1300 |
| 6.6 | أجهزة دعم كهربائية | مجموعة واحدة | جهاز تنظيم الطاقة، مفتاح الهواء، أمبيتر، فولتميتر، رلاي حراري، مفتاح، الخ |
| 7 | البيانات التقنية | نسخة واحدة | |
| 7.1 | الرسم البياني الأساسي | نسخة واحدة | |
| 7.2 | نظام التحكم في درجة الحرارة الرسم البياني الكهربائي | نسخة واحدة | |
| 7.3 | دليل تعليمات الفرن الكهربائي | نسخة واحدة | |
| 7.4 | شهادة استخدام الفرن الكهربائي | نسخة واحدة |
4المكون الرئيسيالمصنعين
| الشركات المصنعة الرئيسية للمكونات | ||
| لا، لا، لا | البند | الأصل |
| 1 | جهاز تحكم درجة الحرارة | شيمادن، اليابان |
| 2 | التايريستور | جيانغسو دانشيانغ |
| 3 | عصابات المقاومة | بيجين شوغانغ |
| 4 | مواد العزل | مجموعة شاندونغ لويانغ |
| 5 | مواد مقاومة للحريق | مواد هينان وان تشاو المقاومة للنيران |
| 6 | خفيف | جيانغسو ييفان للنقل |
| 7 | مكونات كهربائية | ديليكسي، الصين |
| 8 | لوحة أسفل الفرن | جيانغسو شينغهوا جياندا |
| 9 | شاشة لمسة 15 بوصة | MCGS، الصين |
| 10 | مسجل شاشة ملونة 7 بوصات | شيامين يوديان |
