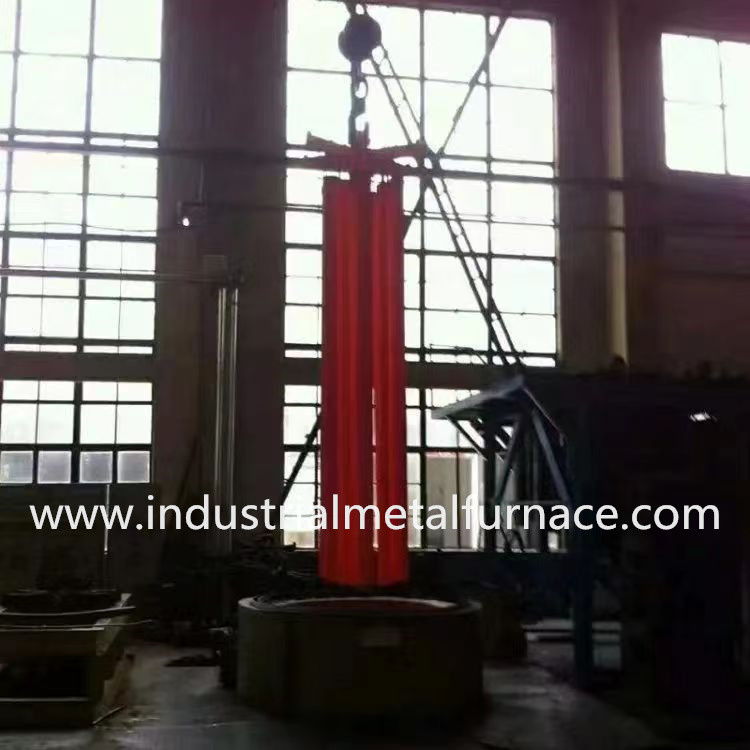

فرن المعالجة الحرارية من نوع الحفرة المقاومة للطبع
1نظرة عامة
RQ3فرن التدفئة من نوع الحفرة (يشار إليها فيما يلي باسم الفرن الكهربائي) هو
فرن المقاومة من نوع التشغيل الدوري، درجة الحرارة الاسمية 1200 درجة مئوية، والفرن عمودي
نوع العمود: غطاء الفرن منقسم هيدروليكياً، ويتم تحيط الفرن بخيوط المقاومة.
يتم ترتيب أحزمة المقاومة في الجزء السفلي من الفرن ، ويتم وضع لوحة الجزء السفلي من الفرن في الأعلى.
هناك حلقة حماية الفولاذ المقاوم للصدأ في الفرن لمنع قطعة العمل من تصادم مع الفرن
السلك عند الدخول والخروج من الفرن. هذا الفرن الكهربائي الصناعي مناسب لدرجات الحرارة العالية
عمليات التخفيف والتصليح وغيرها من عمليات المعالجة الحرارية لمختلف الأجزاء الكبيرة والمتوسطة الحجم.
مزايا الختم القوي داخل الفرن ، وتوحيد درجة حرارة الفرن العالية ، وتوفير الطاقة الجيد
والتشغيل المريح
2الرئيسيالتقنيةالمعلماتمن فرن نوع الحفرة
| الاسم | الوحدة | RQ3-1100-12 | |
| الطاقة الاسمية | KW | 1100 | |
| الجهد الاسمي | 380 فولت، ثلاث مراحل، 50 هرتز | ||
| درجة الحرارة الاسمية | °C | 1200 | |
| وصلة عنصر التدفئة | Y | ||
| عدد مناطق التحكم في درجة الحرارة | المنطقة | 8 | |
|
فرن الحجم |
قطرها | ملم | 1800 |
| عمق | ملم | 12000 | |
| طريقة التحكم في درجة الحرارة | منظم الطاقة | ||
| جهاز التحكم في درجة الحرارة |
شيمادن، اليابان (SRS13A) |
||
| توحيد درجة حرارة الفرن | °C | ≤±15 (مرحلة الإنتظار) | |
| دقة التحكم في درجة حرارة الأداة | °C | ≤±1 | |
| نموذج الحرارة | نوع ك، 8 قطع | ||
| طريقة التحكم في درجة الحرارة | يتم استخدام الشاشة اللمسية العليا البالغة 10 بوصات لتحديد درجة الحرارة المركزية والتحكم والرصد والتسجيل وتخزين منحنيات عملية المعالجة الحرارية.الجزء السفلي من فرن التخفيف يتبنى Shimaden اليابانية SRS13A PID التحكم في درجة الحرارة الصناعية، ويتم تجهيز الفرن بأكمله بأدوات مثل إنذار الانتهاء من تنفيذ البرنامج ، إنذار الضوء والصوت من ارتفاع درجة الحرارة ، وقطع التيار التلقائي. | ||
| طريقة فتح غطاء الفرن | عصا دفع كهربائية هيدروليكية يسارًا ويمينًا | ||
| عناصر التدفئة | شريط المقاومة HRE | ||
| مادة حلقة الحماية | الفولاذ المقاوم للصدأ 310S، t=5mm | ||
| مواد قاع الفرن | ZG40Cr25Ni20، t=30mm | ||
| غطاء الفرن | بطانية الألياف الحارقة لجسم الفرن، طوب مركب حارق لأسفل الفرن | ||
| العلامة التجارية للمكونات الكهربائية | تشينت الكهربائية | ||
3شروط الاستخدام
3.1 الاستخدام في الأماكن المغلقة
3.2 لا يوجد غبار موصل أو غاز متفجّر أو غاز يآكل يمكن أن يضر بشكل خطير بالمعدن والعزل المحيط به.
3.2 لا توجد اهتزازات واضحة أو صدمات
3.4 يجب أن يكون لدى ورشة العمل مرافق لإطفاء الحرائق ومصادر الدخان.
4مقدمة هيكلية
الفرن الكهربائي المكثف يتكون أساسا من غلاف الفرن، وتغليف الفرن، والعناصر التدفئة، وغطاء وقائي،
لوحة أسفل الفرن، غطاء الفرن وآلية الرفع، نظام التحكم في درجة الحرارة، الخ.

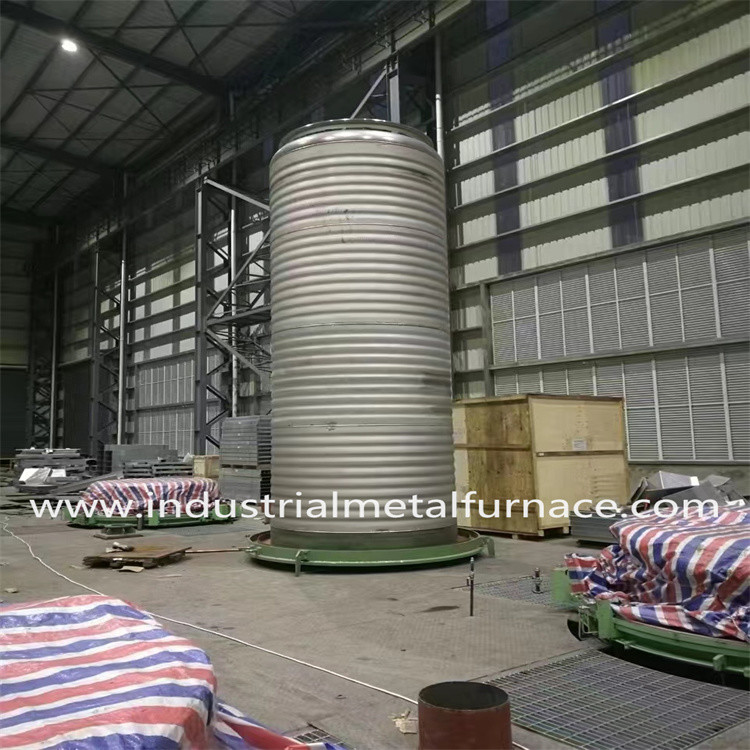

4.1 يتم لحام غلاف الفرن بشكل رئيسي بألواح فولاذية عالية الجودة سمكها 5 ملم في إطار صلب.

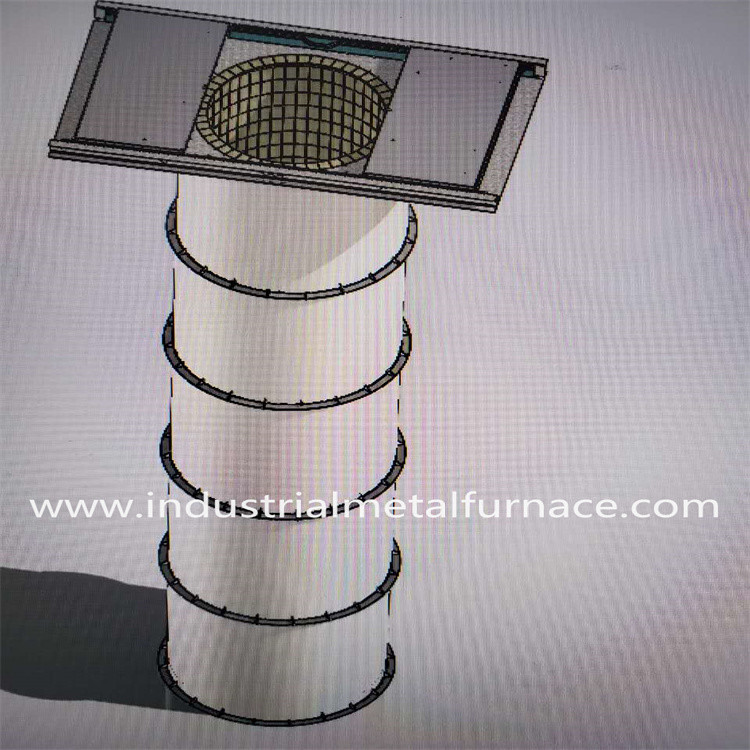

يتم تقسيم جسم الفرن إلى أربعة أقسام ويتم ربطها صعودا وهبوطا.
من المظهر الجميل والصلبة العالية. مظهر جسم الفرن هو مستقيم، جميلة، دون تجاعيد أو
غير متساوية. يتم طلاء الجزء الخارجي من جسم الفرن بطبقتين من البرايمر وطبتين من الطلاء العلوي وفقا
المعايير ذات الصلة. يتم اختيار رمز اللون وفقًا للمعايير العامة للصناعة أو معايير المصنع في الطرف A ،
و الأجزاء الرئيسية مرسومة بطلاء مقاوم لدرجات الحرارة العالية
4.2 يتم بناء الجسم الرئيسي للغطاء من كتل طي الألياف الصلبة الصلبة عالية الجودة التي تحتوي على الزركونيوم
بواسطة طريقة تدوير الفراغ لـ (شاندونغ لويانغ) ، باستخدام العناصر القياسية وأساليب التثبيت العلمية والمعقولة.
يتم إعادة ضغط الكتل المطوية للألياف مسبقاً قبل التثبيت وتثبيتها على الغلاف بمثباتات خاصة من الفولاذ المقاوم للصدأ.
السماكة الإجمالية للتركيب من غطاء الفرن هو 300 مم.
حل ، استقرار كيميائي ممتاز ، استقرار حراري ، مقاومة الاهتزاز الحراري ، قوة سحب ممتازة والتآكل
المقاومة الحرارية القصوى لألياف السيليكات الألومنيوم التي تحتوي على الزركونيوم هي 1350 درجة مئوية، والمواد
من الأثاث هو الفولاذ المقاوم للصدأ
4.3 يتم تصنيع قاع فرن المعالجة الحرارية من نوع حفرة المقاومة الكهربائية من غطاء مركب مصنوع من الألومنيوم الثقيل
الطوب المقاوم للنيران، الطوب المقاوم للنيران خفيف الوزن، الطوب العازل، الخ. يتم بناء الأجزاء المعرضة للاصطدام والأجزاء تحمل الحمل
مع الطوب الثقيلة عالية الألومنيوم مقاومة للنيران (ضاف ملصق درجة حرارة عالية إلى الطين أثناء الجدار) لتعزيز
قوة هيكلية غطاء الفرن. يتم ترك مفاصل التوسع أثناء الإنتاج لمنع غطاء التوسع
تدمير الغطاء بعد التسخين. يتم بناء الطبقة الحارقة في خندق شريط حيث يتم وضع عنصر التدفئة،
ويستخدم أيضا لوضع لوحة أرضية الفرن.
4.4 يتم تغطية عنصر التسخين السفلي للفرن بطاقة أسفل الفرن مصنوعة من ZG40Cr25Ni20 من الفولاذ المقاوم للحرارة
مع سماكة 30 ملم. انها تتبنى نوعا جديدا من القفل لمنع تراجع المكسرات من قطعة العمل في
عنصر التدفئة
4.5 عنصر التدفئة مصنوع من الجودة العالية مواد سبيكة عالية المقاومة HRE حزام المقاومة معالجة في
الشكل المموج. يتم تثبيت حزام المقاومة بمسامير سيراميكية خاصة (انظر تركيب حزام المقاومة)
هيكلها سهل التثبيت وسريع الصيانة والاستبدال.
حركة قصيرة حرارية مع غلاف الفرن لتسبب ارتفاع درجة حرارة غلاف الفرن. أثناء التثبيت،
يتم وضع غطاء سيراميكي بين جدار الألياف والحزام المقاومة لضمان أن سطح الألياف لا
في اتصال مباشر مع حزام المقاومة، وبالتالي زيادة تأثير التسخين حزام المقاومة.
المسامير السيراميكية والغسالات هي كل من معدن وتشكل في درجات حرارة عالية باستخدام الكوروندوم
المعدات مقسمة إلى ثمانية أجزاء
مناطق التدفئة: يتم ترتيب مجموعة التدفئة المستقلة في كل قسم للتدفئة ، وليس هناك ترتيب عبر المنطقة.
مخطط تثبيت عصابة المقاومة مخطط المسمار السيراميكي
4.6 مادة حلقة الحماية هي فولاذ المقاوم للصدأ 310S ، بسماكة 5 ملم.
يتم تثبيت حلقات حماية متعددة صعودا وهبوطا في الفرن ، مما يحد بشكل فعال من
التأرجح اليسار واليمين للقطعة عند الدخول والخروج من الفرن، ويمكن أن تمنع
قطعة العمل من التصادم مع سلك الفرن عند الدخول والخروج من الفرن.
4.7 غطاء الفرن وآلية فتح وإغلاق:
صفيحة فولاذية سميكة 3 ملم في النصف، والمواد العازلة مصنوعة من الألومنيوم الذي يحتوي على الزركونيوم
كتلة قابلة للطي من الألياف السيليكاتية مثبتة بمؤسسات مرساة، بسماكة 300 مم. غطاء الفرن:
يتم فتحها وإغلاقها بواسطة قضبان دفع هيدروليكية ، ويتم تثبيت القوالب على أغطية الفرن اليسرى واليمينية.
4.8 نظام التحكم الكهربائي
4.8.1 مكونات التحكم الرئيسية مثل جهاز تنظيم الطاقة، ومدخل التواصل الترددي، وآلي التأمين السريع، ومرور الوسيط،
تشغيل مفتاح، زر، إشارة مؤشر الضوء، الخ تبني منتجات موثوقة من العلامات التجارية المحلية المعروفة.
أجهزة إشارة التيار والجهد حساسة ودقيقة وموثوقة ولديها عمر طويل.
4.8.2 نظام التحكم التلقائي في درجة الحرارة
(مخطط خزانة التحكم)
4.8.4 يتم التحكم في درجة حرارة كل منطقة درجة حرارة بواسطة Shimaden SRS13A اليابانية
جهاز تحكم ذكي لدرجة الحرارة ويتم تنظيمه بواسطة جهاز تنظيم طاقة عالية الطاقة.
أداة التحكم الرئيسية لكل منطقة تتواصل مع شاشة اللمس، واستخدامات مخرجاتها
تكنولوجيا وحدة النسبة الزمنية لتشغيل جهاز تنظيم الطاقة مباشرة للتحكم في عملية التدفئة.
4.8.5 جهاز التحكم الذكي في درجة الحرارة الياباني Shimaden للفرن الكهربائي من نوع الحفر
وظائف البرمجة الموحدة لدرجة الحرارة والوقت ، والإعداد المستقل لدرجة الحرارة والوقت ،
وعرض القياس. يحتوي العداد على أوضاع إخراج متعددة ووظائف تحكم إخراج متعددة القنوات،
ويمكنها التبديل بين الوضع اليدوي والوضع التلقائي عبر الإنترنت.
(شيمادن SRS13A T)درجة الحرارةجالمراقب)
4.8.6 العداد الذكي لديه وظيفة التواصل مع شاشة اللمس، بحيث منحنيات العملية
ويمكن استدعاء البيانات من كل منطقة وطباعتها على محرك أقراص فلاش USB في أي وقت ويمكن أيضا
يتم تخزينها بشكل عشوائي لتخزين جميع بيانات عملية المعالجة الحرارية الفعلية للإنتاج تلقائيًا لمدة عام واحد أو أكثر.
4.8.7 كل منطقة لديها ثلاثة أمبترات للإشارة إلى تيار الحلقة، وكل وحدة لتنظيم الطاقة
مجهزة بحماية الفيوز السريع
4.8.8 جهاز التحكم الصناعي لجهاز MCGS الشاشة اللمسية (شاشة اللمس) مجهز بشاشة USB قياسية
واجهة لتسهيل تخزين البيانات والطباعة.
4.8.9 يحتوي النظام على موثوقية عالية ووظائف مكافحة التداخل.
4.8.10 جمع درجة حرارة نظام التحكم الرئيسي في الوقت الحقيقي من جهاز التحكم الرئيسي في المستوى الأدنى.
يمكن تحديد حالة كل منطقة درجة حرارة الفرن والإنذار في كل لحظة في العملية
يتم عرضها وتسجيلها في الوقت الحقيقي حتى اكتمال العملية.
4.8.11 واجهة النظام
واجهة الحوار بين الإنسان والكمبيوتر: واجهة عرض الكمبيوتر لديها نظرة عامة على النظام الملونة ،
إعدادات المعلمات، عرض المعلمات، منحنيات الإعداد، منحنيات العملية، محاكاة العملية،
واجهة الإنذار، وطباعة توقيت التقرير و واجهة العمل المساعدة. يتم عرض جميع واجهات العمل باللغة الصينية.
لديه زر واحد للبدء والتوقف بعد تعيين منحنى العملية.
5نطاق التوريد
| لا، لا، لا | الاسم | كمية | ملاحظة |
| 1 | فرن التدفئة | مجموعة واحدة | |
| 2 | عناصر التدفئة | مجموعة واحدة | |
| 3 | غطاء الفرن وآلية فتح وإغلاق | مجموعة واحدة | |
| 4 | لوحة أسفل الفرن | مجموعة واحدة | |
| 5 | علبة واقية | مجموعة واحدة | |
| 6 | نظام التحكم في درجة الحرارة | مجموعة واحدة | |
| 6.1 | خزانة التحكم | 4 أجزاء | 1800×800×600ملم |
| 6.2 | شيمادن اليابانية | 8 أجزاء | |
| 6.3 | منظم الطاقة | 8 أجزاء | |
| 6.4 | مشبك نهاية | عدة أجزاء | الكمية المحددة تعتمد على تكوين المحطة |
| 6.5 | سلك التعويض | على الطلب | |
| 6.6 | الحرارة | 8 أجزاء | النوع K |
| 6.7 | أجهزة دعم كهربائية | مجموعة واحدة | مفتاح الهواء، أمبرومتر، فولتمتر، رلاي حراري، مفتاح، الخ |
| 7 | الاقتراح الفني | 1 ٪ | |
| 7.1 | الرسم البياني الأساسي | 1 ٪ | |
| 7.2 | نظام التحكم في درجة الحرارة الرسم البياني الكهربائي | 1 ٪ | |
| 7.3 | دليل استخدام الفرن الكهربائي | 1 ٪ | |
| 7.4 | العلامة التجارية الكهربائية | 1 ٪ |
6المكونات
| لا، لا، لا | الاسم | المصنع |
| 1 | جهاز تحكم درجة الحرارة | شيمادن، اليابان |
| 2 | منظم الطاقة | كيو، جيانغسو |
| 3 | نطاقات المقاومة | شوغانغ، بكين |
| 4 | مواد العزل | لويانغ، شاندونغ |
| 5 | مواد العزل | جيانغسو |
| 6 | عصا دفع هيدروليكية | جيانغسو |
| 7 | مكونات كهربائية | تشينت الكهربائية |
| 8 | لوحة أسفل الفرن | جيانغسو |
