فرن المعالجة الحرارية للأسلاك المعدنية والعصا 950C الحرارة القصوى 320kW الطاقة 3 مناطق التدفئة تصميم توفير الطاقة
1. المعدات الغرض من فرن المعالجة الحرارية الكهربائية
يستخدم في المعالجة الحرارية العامة لترطيب السلك المعدني،
عصا الأسلاك ولفائف. إنه علاج حراري دوري غير مضاد للاكسدة وتوفير الطاقة نسبيا
يمكن استخدام هذه السلسلة من الأفران الكهربائية لعمليات المعالجة الحرارية مثل
كما تسخين الغلاف الجوي الهواء وارتفاع درجة حرارة التسخين تحت 950 درجة مئوية.
من الختم القوي داخل الفرن، وتوحيد درجة حرارة الفرن عالية، وفورات الطاقة جيدة
والتشغيل المريح
2الرئيسيالتقنية (ب)أرامترات
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة التدفئة الاسمية | 320كيلوواط+5%(1-100٪ من الطاقة قابلة للتعديل) |
| 2 | درجة الحرارة الاسمية | 950 درجة مئوية |
| 3 | درجة حرارة عامة | 720-850°C |
| 4 | إمدادات الطاقة | 380 فولت، ثلاث مراحل، 50 هرتز |
| 5 | عدد مناطق التدفئة | 3 مناطق (أعلى، وسط، أسفل) |
| 6 | الحجم الفعلي للخزان المكبس | Ø 2150 × 2500mm (قطر × ارتفاع) |
| 7 | توحيد درجة الحرارة | ± 10 درجة مئوية |
| 8 | دقة التحكم في درجة الحرارة | ± 2°C |
| 9 | خسارة الطاقة في الفرن الفارغ | ≤ 10% |
| 10 | فتح جسم الفرن وغطاء الفرن | فتح وإغلاق بواسطة رافعة ورشة العمل |
| 11 | طريقة التدفئة | الجدران الجانبية للأفران + قاع الأفران |
| 12 | قدرة الحمل المصممة لأسفل الفرن | ماكس 10t |
| 13 | ارتفاع درجة حرارة الحائط الخارجي للأفران | ≤ 45 درجة مئوية |
| 14 | طريقة تحميل الفرن | يتم رفع قطعة العمل وتسخينها في خزان المفرن. |
| 15 | طريقة التحكم في درجة الحرارة | تحكم PID thyristor اليابان Shimaden التحكم الذكي في درجة حرارة الأداة مع إنذار زيادة درجة الحرارة وإنذار زيادة درجة الحرارة |
| 16 | جهاز تحكم الطاقة | جهاز تنظيم طاقة متكافئ مع وقت التايريستور متصل بجهاز التحكم الذكي في درجة الحرارة. |
| 17 | نوع غطاء الفرن | هيكل الألياف الحارقة ، قاع الفرن مبني من الطوب الحارق الثقيل |
| 18 | نوع غطاء خزان غطاء الفرن | سائل السيليكون عالي درجة الحرارة طريقة التبريد: تبريد الماء |
| 19 | نظام تبريد نهاية العملية | مروحة التبريد السريع + منفذ الهواء |
3المعداتالهيكل
(آر جي)2- الفرن المقاوم للعلاج الحراري من طراز 320-9
الهيكل، غطاء الفرن، عناصر التدفئة وأجهزة التثبيت؛ نظام التحكم الكهربائي؛ الفرن
نظام التحكم التلقائي في درجة الحرارة، الخ

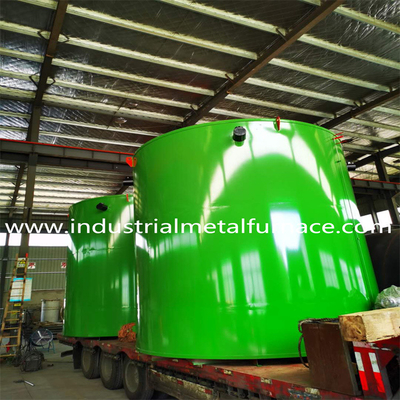

القشرة: يضمن الإطار الاستقرار. الجدار الخارجي ، مصنوع من لوحات فولاذية ≥4mm (10 # - 12 #
الصلبولوحة أسفل 6 ملم)مصفوفة حسب المعايير
طلاء معتدلأجزاء رئيسية

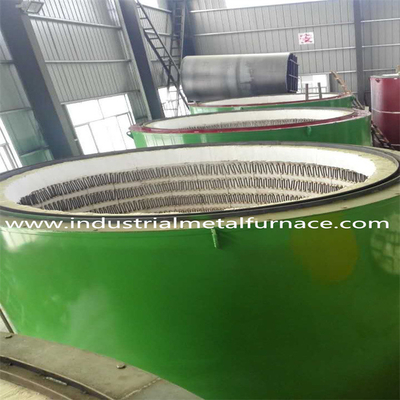

الغلاف: بنية كاملة من الألياف، باستخدام ألياف عالية الجودة من شاندونغ لويانغ.
قبل...يتم تثبيت كتلة الألياف المضغوطة (≥ 230 كجم / م 3) بأحجار من الفولاذ المقاوم للصدأ.
العزل هو≥320mmالسميكة. القاع له طوب عالي الألومينا مع مفاصل التوسع
وتسخين الشريطالعناصر التي تغطيهالوحات مقاومة للحرارة

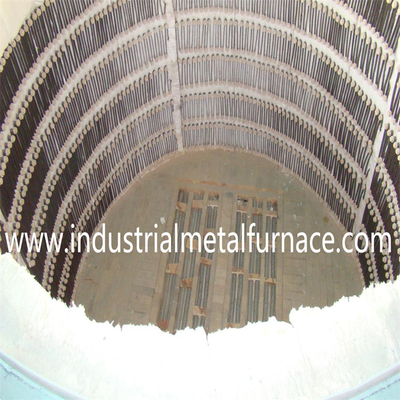

عناصر التسخين: مصنوعة من سبيكة 0Cr25Al5، الأحزمة المقاومة المموجةمثبتة على
الجانبينوالأسفل.يتم استخدام القوالب الخاصة والمسامير السيراميكية. هناك 3 مناطق التدفئة
معمجموعات مستقلة.قضبان الرصاص الخروج هي φ16 0Cr25Al5، ومشابك الأسلاك هي
مزين بالكرومنقاط محايدة أحزمة المقاومةصفر - متصلة.

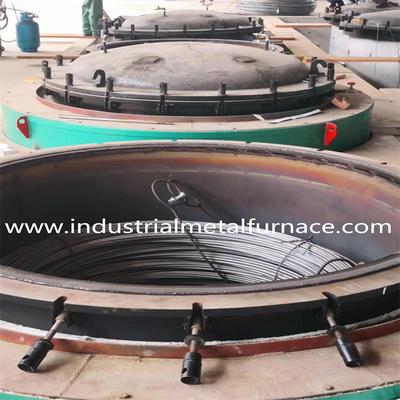

خزان الصمغ: مصنوع من 10mm 321 صفائح الفولاذ المقاوم للصدأ (قاع 10mm) ، مع جولة
الضغط -مغلقةأسفل و أعلى مغلق. 30 مليمتر سميكة الكربون الفولاذ الاطراف
خاتم غرافيتالـ 25 ملم A3غطاء من صفيحات معدنية، مع 321 من الفولاذ المقاوم للصدأ
الصندوق المعزول، هو مغلق من قبل 14 - 16المسامير اليدوية
جهاز حماية الغلاف الجوي: غطاء الفرن لديه مدخل الهواء، منفذ العادم (كلا
معصمامات يدوية)مؤشر ضغط، وحلقة رفع.
4صفحات الشاشة الملموسة:
5نطاق التوريد
| لا... | البند | قت | ملاحظةs |
| 1 | جسم الفرن | مجموعة واحدة | بما في ذلك لوحة أسفل الفرن |
| 2 | 321 خزان غطاء المفرن من الفولاذ المقاوم للصدأ | مجموعة واحدة | غطاء الفرن المعزول من الفولاذ المقاوم للصدأ |
| 3 | عناصر التدفئة | مجموعة واحدة | شريط المقاومة |
| 4 | نظام التحكم في درجة الحرارة | مجموعة واحدة | |
| 5 | خزانة التحكم | مجموعة واحدة | |
| 6 | جهاز تحكم درجة الحرارة في اليابان | 3 مجموعات | |
| 7 | التايريستور | 9 مجموعات | |
| 8 | سلك التعويض | 60 متر | |
| 9 | الحرارة | 3 قطع | النوع K 0-1100 |
| 10 | أجهزة دعم كهربائية | مجموعة واحدة | رابط الهواء، مفتاح الهواء، عداد الأمبريات، عداد الفولت، المرور الحراري، المفتاح، الخ |
6.مقائمة المكونات
| نo. | البند | الأصل |
| 1 | جهاز تحكم درجة الحرارة | نيبون شيمادن |
| 2 | التايريستور | جيانغسو دانشيانغ تكنولوجيا التايريستور |
| 3 | عصابات المقاومة | شوغانغ، بكين |
| 4 | مواد العزل | مجموعة شاندونغ لويانغ |
| 5 | مواد مقاومة للحريق | يكسينغ، جيانغسو |
| 6 | الفولاذ | تانغشان الحديد والصلب، أنشان الحديد والصلب |
| 7 | لوحات الفولاذ المقاوم للصدأ | تيسكو |
| 8 | مضخة الفراغ | شنغهاي |
| 9 | شاشة لمسة | MCGS، الصين |
| ملاحظات:المورد لديه الحق في تغيير علامة تجارية المكونات إلى علامات تجارية مماثلة بسبب عدم توفر المكونات الحالية. | ||
7خدمة ما بعد البيع
يتم ضمان فرن معالجة الحرارة الفراغ لمدة 13 شهرا بدءا من تاريخ
البائع مسؤول عن إصلاح الفرن أو استبدال الأجزاء المكسورة
إذا كانت العيوب ناتجة عن عيوب التصنيع، ولكن الأضرار الناجمة عن سوء التشغيل من قبل
يجب أن يتم إصلاح العمال من قبل المشتري نفسه أو من قبل البائع بمعدل معين.
(الأجزاء السهلة للارتداء، والاستهلاك الطبيعي لأجزاء درجة حرارة عالية غير مدرجة في
الضمان)
