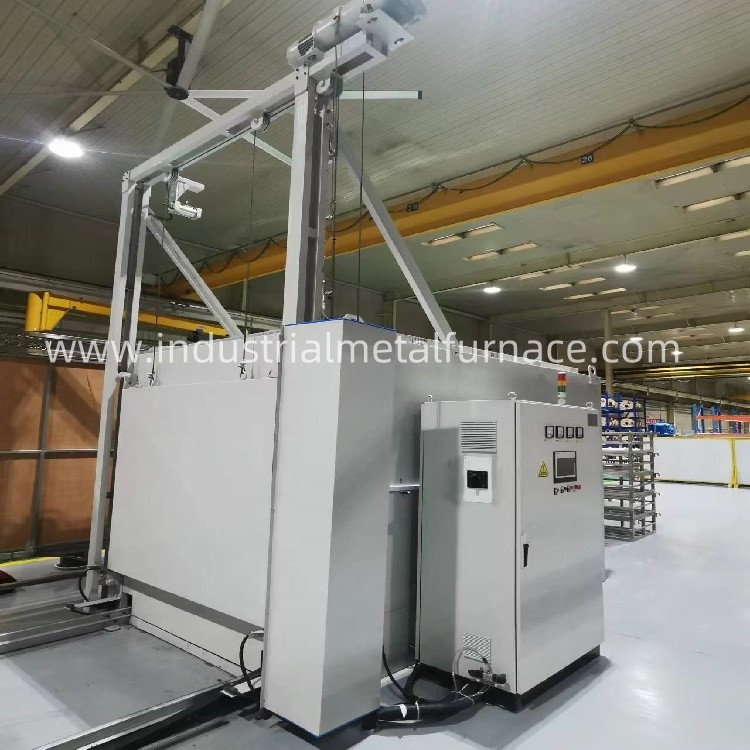

فرن المعالجة الحرارية المخصصة لـ 185 درجة مئوية من سبائك الألومنيوم
1التطبيق
فرن مقاومة العلاج الحراري لتقدم السن من سبائك الألومنيوم هو فرن مقاوم من نوع التشغيل الدوري ، أساسا
تستخدم في معالجة الشيخوخة للصب سبائك الألومنيوم بعد معالجة التدفئة ويمكن أيضا أن تستخدم للحرارة
معالجة قطع العمل الأخرى في الهواء تحت 300 درجة مئوية.
الفرن لديه دورة حرارية جيدة ودرجة حرارة متساوية نسبيا.
نظام التحكم في درجة الحرارة يستخدم PID الصفر عبور محفز thyristor والجزيرة اليابانية
درجة الحرارة. فرن المعالجة الحرارية الشيخوخة لديها استقرار جيد وتعتمد مسجل غير ورقي لتسجيل
إنذار الحرارة وارتفاع درجة الحرارة للتحكم المزدوج لضمان عدم ارتفاع درجة حرارة القطعة.
2المعلمات التقنية الرئيسية
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة الاسمية | 75 كيلوواط + 5٪ |
| 2 | الجهد الاسمي | مرحلة 380 فولت: 3P تردد: 50 هرتز |
| 3 | درجة الحرارة الاسمية | 300 درجة مئوية، عادة 185 درجة مئوية |
| 4 | طريقة التحكم في درجة الحرارة | التحكم في PID، التحكم في thyristor، التحكم في العداد الكهربائي الياباني، التحكم في شاشة اللمس 10.1 بوصة |
| 5 | عدد مناطق التدفئة | 2 مناطق |
| 6 | طريقة الاتصال | Y |
| 7 | توحيد درجة حرارة الفرن | ± 5 °C |
| 8 | دقة التحكم في درجة الحرارة | ± 1 °C |
| 9 | الأبعاد الداخلية للسلة | 1900 × 1900 × 1600 مم |
| 10 | قدرة التحميل | ≤ 10 ثواني |
| 11 | وقت تسخين الفرن الفارغ | ≤ 0.5 ساعة |
| 12 | خسارة الطاقة في الفرن الفارغ | ≤ 10% |
| 13 | مروحة الدوران | 2 مجموعات 4KW |
| 14 | درجة حرارة الجدار الخارجي لجانب الفرن | ≤ 30 درجة مئوية |
| 15 | محرك السفر الكهربائي للسيارات | ≤ 35 درجة مئوية |
| 16 | وضع فتح وإغلاق باب الفرن |
رفع كهربائي
|
3. هيكل مقدمة
يتكون هيكل الفرن الكهربائي من جسم الفرن، جهاز التدفئة، نظام التحكم وأجزاء أخرى.
3.1 جسم الفرن
يتم لحام الإطار من المعالجة الحرارية الفرن من قشرة المعادن وتشكيلها من الصلب قسم والجدار الخارجي مصنوعة
من صفيحة فولاذية عالية الجودة المطاط البارد، والتي لديها معامل تشوه حراري صغير.
القطن المقاوم للنيران كمواد عازلة وحفظ حرارة لخفض درجة الحرارة
ارتفاع جدار الفرن الجدار الداخلي مغلق بطاقة الفولاذ المقاوم للصدأ
الباب الفرن وقشرة الفرن مصنوعة أيضا من إطارات الفولاذ المطاطي، والجدار الخارجي أيضا مصنوعة من الصلب المطاط البارد
لوحات الصلب، والطين الداخلي مصنوع من السيليكات الألومنيوم الألياف الحادية للنار قطن إبرة مثقوبة كعزل
ومواد الحفاظ على الحرارة
يتم تصنيع العربة من فولاذ 12/14 قناة. يتم تحميل المواد في السلة على سطح العربة باستخدام
رافعة ورشة العمل، والعربة مدفوعة في الفرن.
يتم تضمين حزمة المطاط الأسبستوس حول فم الفرن. عندما يتم إغلاق باب الفرن نوع الصندوق، فإنه يناسب
ضيقة ضد حزمة الأسبستوس المطاطية في فم الفرن لضمان عدم تبديد الحرارة.
3.2 جهاز التدفئة
عنصر التدفئة يعتمد أنابيب التدفئة ، والتي يتم ترتيبها على جانبي الفرن ومصنوعة من 0Cr25AL5
سلك سبائك، لديه عمر خدمة طويل.
لضمان استقرار وتوحيد فرن المعالجة الحرارية ، يتم تجهيز فرن المقاومة الكهربائية بجهاز التهوية
(يتم شراء مجموعة كاملة من الخارج) ونظام توجيه الهواء. يتم تركيب جهاز التهوية على الجزء العلوي من جسم الفرن،
و المروحة مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti لتشكيل شفرة مروحة طرد مركزي.
لوحة توجيه الهواء ودرع الهواء. يتم تركيب لوحة توجيه الهواء على الجزء العلوي من الفرن ولها خندق توجيه الهواء.
عندما يتم تشغيل المروحة، يتم رمي الرياح من المروحة، تنفخ بالتساوي إلى عناصر التدفئة على جانبي
الفرن من خلال حفرة دليل الهواء، تنفخ في الفرن من خلال منفذ دليل الهواء في الجزء السفلي من درع الهواء، و
ثم يتم امتصاصها في المروحة من منفذ توجيه الهواء في أسفل المروحة، ثم يطرد... هذه الدورة المتبادلة
يحمل الحرارة الناتجة عن الساخن إلى الفرن ، بحيث يتم تسخين القطعة بشكل متساو.
3.3نظام التحكم
نظام التحكم في درجة الحرارة من فرن معالجة الحرارة الشيخوخة يستخدم PID الصفر-العبور
المقياس الذكي للسيطرة على درجة الحرارة. بالإضافة إلى ذلك، يتم استخدام جهاز تسجيل غير ورقي لتسجيل درجة الحرارة
تستخدم لضمان أن قطعة العمل لا تتجمد.
تتبنى أجزاء النقل الميكانيكية من الفرن الكهربائي التحكم في التشابك ، أي إمدادات الطاقة من الفرن الكهربائي
جهاز التهوية والعنصر التدفئة يتم قطعها تلقائيًا بعد فتح باب الفرن.
من جهاز التهوية وعنصر التدفئة يمكن أن تكون متصلة فقط بعد أن يتم إغلاق باب الفرن تماما لمنع
الخلل والحوادث الناجمة عن سوء التشغيل.
