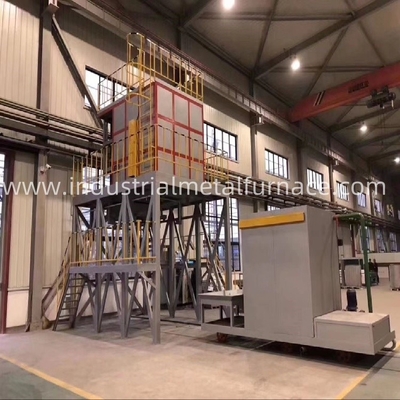

1400×1400×1100 ملم انخفاض أسفل سريع 650 درجة مئوية الألومنيوم T6 الحرارة
فرن المعالجة إطفاء محلول
1التطبيق
محلول الصلب من سبائك الألومنيوم والإطفاء المعالجة الحرارية المقاومة الفرن هو نوع التشغيل الدوري
فرن المقاومة، يستخدم بشكل رئيسي للتخفيف السريع ومعالجة المحلول لأجزاء سبيكة الألومنيوم.
قطعة العمل من هذا الفرن تعتمد عملية شنق، مع الدورة الحرارية الجيدة ومتساوية نسبيا
درجة الحرارة
بعد التسخين والعزل ، يمكن أن تسقط قطعة العمل بسرعة من الفرن في حوض المياه
المتوسط في غضون 10 ثواني، ونوعية معالجة التخفيف مرتفعة.
نظام التحكم في درجة الحرارة تعتمد PID الصفر عبور محفز thyristor واليابان Shimaden الذكية
SR13 متر قابل للبرمجة للسيطرة على درجة الحرارة. الفرن لديه استقرار جيد وتعتمد بدون ورق
مسجل لتسجيل تلقائيا درجة الحرارة والتحكم المزدوج في إنذار زيادة درجة الحرارة لضمان أن
قطعة العمل لا تتجمد
تتبنى أجزاء النقل الميكانيكية من فرن التخفيف الكهربائي التحكم والتشغيل المتداخلين.
2المعلمات التقنية الرئيسية
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة الاسمية | 110 كيلوواط ± 5٪ (1-100٪ طاقة قابلة للتعديل) |
| 2 | الجهد الاسمي | مرحلة 380 فولت: 3P تردد: 50 هرتز |
| 3 | درجة الحرارة الاسمية | 650 درجة مئوية |
| 4 | طريقة التحكم في درجة الحرارة | SCR، PID المنظم، اليابانية الكهربائية مراقبة درجة حرارة المقياس، مع 485 واجهة الاتصال وشاشة لمس 10.1 بوصة.تصدير إلى القرص U، التقاط لقطات الشاشة، الخ، مع إنذار الحرارة الزائدة. |
| 5 | عدد مناطق التدفئة | 1 منطقة |
| 6 | طريقة الاتصال | Y |
| 7 | توحيد درجة حرارة الفرن | ± 5 درجة مئوية |
| 8 | دقة التحكم في درجة الحرارة | ± 1°C |
| 9 | الأبعاد الداخلية للسلة | 1400×1400×1100 مم |
| 10 | وقت انخفاض التخفيف | ≤ 10 ثواني |
| 11 | وقت تسخين الفرن الفارغ | ≤ 1 ساعة |
| 12 | دقة التحكم في درجة الحرارة للمعدات | ≤ 10 كيلوواط |
| 13 | قوة مروحة الدورة | 7.5KW مروحة تردد متغير ذات 4 أعمدة 1 مجموعة |
| 14 | محرك رفع الشحنة | 2 طن من الرافعة ذات السرعة المزدوجة، صعود 10m/min، هبوط 20m/min؛ سرعة الرفع 10/20 متر في الدقيقة، مجهزة بمحرك مزدوج السرعة، وفرامل كهرومغناطيسي، وصندوق تحكم كهربائي مزدوج السرعة،و حبل فولاذي طوله 20 متراً قطره 19.5ملم |
| 15 | ارتفاع درجة حرارة الجدار الخارجي الجانبي للمكّة | ≤ 35 درجة مئوية |
| 16 | قدرة التحميل | < 1200 كجم |
| 17 | طريقة إمساك باب الفرن | مشبك الأسطوانة |
| 18 | طريقة التدفئة | حرارة الحزام المقاومة في جميع أنحاء |
3. هيكل مقدمة
تشكل هيكل الفرن الكهربائي T6 أسفل القاع التدفئة ، وآلية رفع ،
آلية إطفاء
نظام التحكم وأجزاء أخرى
3.1أفران التدفئة
الفرن التدفئة يتكون من جسم الفرن الكهربائي، عنصر التدفئة، جهاز تداول الهواء الساخن، قاعدة
الإطار، وباب فرن.
آلية الإغلاق، الخ.
يتم لحام إطار غلاف الفرن التخفيف مع 10 # الصلب القناة (فاصل الإطار الصلب القناة
≤ 800mm) ، وسمك الصفيحة الصلبة للغلاف الفرني ≥ 4mm.
يمكن أن يمنع تدفق الهواء الساخن من المروحة المدورة من مسح ألياف جسم الفرن.
الجزء العلوي من الحائط الداخلي مصفوق بشريحة من الفولاذ المقاوم للحرارة 1Cr18Ni9 سميكة 3 مم.
يتكون جهاز تداول الهواء الساخن من جهاز مروحة ولوحة توجيه الهواء. يتم وضع جهاز المروحة على الجزء العلوي
المروحة مصنوعة من الفولاذ المقاوم للحرارة 1Cr18Ni9Ti لتشكيل شفرة مروحة طرد مركزي.
ويتم تنفيذ التوازن الديناميكي أثناء التصنيع ، ويتم تشديد اتصال الشفرة والعمود بواسطة المكسرات.
عمود المروحة مصنوع من مادة 1Cr18Ni9Ti
يتم استخدام الإطار الأساسي لوضع جسم الفرن ويتم لحامها مع 16 # الصلب القناة الكبيرة.
الباب الفرن وقشرة الفرن مصنوعة أيضا من 12 # قناة الفولاذ لحام كإطار، والجدار الخارجي هو أيضا
مصنوعة من
6mm صفيحة فولاذية، والجدار الداخلي مصنوع من 2mm سميكة 1Cr18Ni9.
صلبة
القطن المضرب بالابرة كمواد عازلة وحفظ حرارة.
يتم إغلاق باب فرن المعالجة الحرارية للمحلول T6 وجسم الفرن بإغلاق ناعم مضغوط بالأسطوانة.
بعد الفرن
الباب في مكانه، يتم استخدام الأسطوانة لدفعها إلى الأعلى ويتم استخدام الألياف القطنية لصنع ختم ناعم.
السلة المواد مصنوعة من 304 أنبوب مربع الفولاذ المقاوم للصدأ و 304 البروفيل الفولاذ المقاوم للصدأ.
خزان المياه المتنقل: يتم صنع خزان المياه المتنقلة من صفيحة من الفولاذ المقاوم للصدأ 304 سميكة 5 ملم
الصلب القناة المطاوئ وتعزيز. يتم لحام الإطار السفلي مع 14 # الصلب القناة، ودورة المياه
الجهاز هو مضخة مياه ساخنة 4KW. يتم تثبيت آلية السفر الكهربائية تحت خزان المياه المحمول، مع 6 عجلات
في 3 صفوف، ومركز تخفيض في الأمام لدفع العجلات للتحرك. قبل إخراج القطعة من الفرن،
يتحرك إلى أسفل جسم الفرن عن طريق التنقل الكهربائي ، ويفتح إلى خارج جسم الفرن عندما
لا تستخدم. خزان المياه مجهز بضربة تدفئة على شكل U لتسخين خزان المياه ، ومجهز
نظام تحكم إلكتروني لتحقيق الاستقرار في درجة حرارة الماء.
طاقة التدفئة: 45 كيلوواط
3.2 آلية الرفع
تتكون آلية الرفع من مروحة مزدوجة السرعة، وسلة تحميل، سلسلة الرفع، عجلة التدحرج، الخ.
يتم تثبيت الرافعة على جانب واحد من إطار القاعدة وتعتمد خفض نسبة السرعة منخفضة مع قفل الذاتي
جهاز لضمان أن إطار الشحن يمكن أن يبقى وتبطئ في أي موقف لمنع إطار الشحن
من ضرب خزان التخفيف بسرعة عندما ينخفض
3.3 نظام التحكم
نظام التحكم في درجة الحرارة يستخدم PID الصفر عبور محرك التشغيل thyristor والشيمادن اليابانية العداد الذكي
للتحكم في درجة الحرارة. يستخدم مسجل غير ورقي لتسجيل منحنى ارتفاع درجة الحرارة،
يتم تعيين جهاز الإنذار. الضبط المزدوج يضمن أن قطعة العمل لا تزيد من درجة حرارة.
تتبنى أجزاء النقل الميكانيكي من فرن أسفل T6 التداخل ، أي عندما يكون الفرن
يتم فتح الباب قليلاً ، ويتم قطع إمدادات الطاقة من جهاز التهوية وعنصر التدفئة تلقائيًا ،
يتم استعادة إمدادات الطاقة للجهاز الرفيع تلقائيًا؛ عندما تصل سلة الشحن إلى المحددة
موقع الفرن وفتحة الفرن مغلقة، يتم قطع إمدادات الطاقة من جهاز الرفع تلقائيًا.
يمكن توصيل مصدر الطاقة لوجهة التهوية والعنصر التدفئة فقط بعد أن يتم تشغيل باب الفرن.
مغلقة في مكانها لمنع الحوادث الناجمة عن سوء التشغيل.
5نطاق التوريد
| لا، لا، لا | البند | كمية |
| 1 | أفران التدفئة والإطفاء | مجموعة واحدة |
| 2 | جهاز رفع | مجموعة واحدة |
| 3 | نظام تحكم الشاشة اللمسية PID | مجموعة واحدة |
| 4 | الحرارة، سلك التعويض | مجموعة واحدة |
| 5 | عربة | مجموعة واحدة |
| 6 | رف التحميل من الفولاذ المقاوم للصدأ | 2 قطع |
| 7 | خزان المياه المحمول من الفولاذ المقاوم للصدأ | مجموعة واحدة |
| 8 | الرسم الأساسي | 1 ٪ |
| 9 | التصميم العام للمعدات | 1 ٪ |
| 10 | مخطط كهربائي | 1 ٪ |
| 11 | دليل تعليمات الفرن الكهربائي | 1 ٪ |
6قائمة المكونات الرئيسية
| لا، لا، لا | البند | الاسم |
| 1 | جهاز تحكم درجة الحرارة | اليابان Shimaden Instruments |
| 2 | منظم الطاقة | جيانغسو دانشيانغ |
| 3 | عصابات المقاومة | بيجين شوغانغ |
| 4 | مواد العزل | مجموعة شاندونغ لويانغ |
| 5 | مواد مقاومة للحريق | يكسينغ، جيانغسو |
| 6 | الفولاذ | تانغشان الحديد والصلب، أنشان الحديد والصلب |
| 7 | لوحات الفولاذ المقاوم للصدأ | تيسكو |
| 8 | شاشة لمسة | MCGS، الصين |
| 9 | خفيف | جيانغسو ييفان للنقل |
| 10 | مروحة ذات سرعات مزدوجة | شانغهاي شينوي |
| ملاحظة: يمكن تغيير التكوين أعلاه إلى علامات تجارية من المستوى المماثل دون أن يلاحظ العميل بسبب عدم توفر المكونات الحالية. | ||
