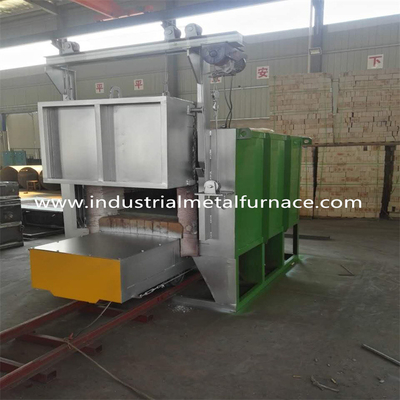

مخصص 3.5 * 1.5 * 1.2 مقاومة كهربائية T4 الشيخوخة فرن المعالجة الحرارية لأجزاء الألومنيوم
يتم استخدام فرن النار بوجي بشكل رئيسي لمختلف المكونات الهيكلية الصلبة، والتصليح وغيرها من معالجة الحرارة المعالجة.
| لا، لا، لا | البند | المعلمات التقنية |
| 1 | الطاقة الاسمية | 200 كيلوواط + 5٪ (1-100٪) قابلة للتعديل |
| 2 | إمدادات الطاقة | 380 فولت، ثلاث مراحل، 50 هرتز |
| 3 | درجة الحرارة الاسمية | 650 درجة مئوية |
| 4 | معدل تسخين الفرن الفارغ | ≤1.2 ساعة |
| 5 | طريقة توصيل عنصر التدفئة | ي ي |
| 6 | توحيد درجة الحرارة | ± 5°C |
| 7 | دقة التحكم في درجة حرارة الأداة | ± 1°C |
| 8 | حجم العمل الفعلي | 3500×1500×1200ملم (L*W*H) |
| 9 | منطقة مراقبة | 2 منطقة و 2 نقطة قياس حرارة إضافية |
| 10 | قوة خسارة الفرن الفارغ | ≤ 10% |
| 11 | تحكم درجة الحرارة | SCR، PID المنظم، SHIMADEN مراقب درجة الحرارة الكهربائية، مجهزة مع الاتصالات 15 بوصة التحكم الشاشة اللمس، مع إعدادات وتخزين منحنيات العملية وحفظ البيانات التاريخية،استفسار، وتحميل. |
| 12 | ارتفاع درجة الحرارة على الجدار الخارجي من جانب الفرن | <40 درجة مئوية |
| 13 | مواد عناصر التدفئة | 0Cr25AL5 (شريط) |
| 14 | مادة لوحة أسفل الفرن |
ZG30Cr18Mn12Si2 الفولاذ المقاوم للحرارة سمك كامل: 30 ملم |
| 15 | طريقة التحميل | يتم رفع قطعة العمل على سطح البوجي، ويتم دفع البوجي في لتسخين |
| 16 | نموذج غطاء فرن المعالجة الحرارية الكهربائية | اعتماد بنية الألياف المقاومة للحريق القياسية |
| 17 | شكل فتح وإغلاق باب الفرن | 1 مجموعة من الرافعات الكهربائية ذات الوزن 1 طن ، صعوداً وهبوطاً ، مع ضغط وزناً ذاتيًا وإغلاق |
| 18 | شكل الدخول والخروج | 1 مجموعة من 4 كيلوواط الحد من عجلة الدبوس دورية لدفع العجلات إلى الداخل والخارج |
| 19 | مروحة الدوران | 2 مجموعات من مروحة 7.5 كيلوواط، طريقة التبريد تعتمد تبريد الماء. |
| 20 | لوحة الدليل | 2 ملم من الفولاذ المقاوم للصدأ 304 |
3مقدمة هيكلية

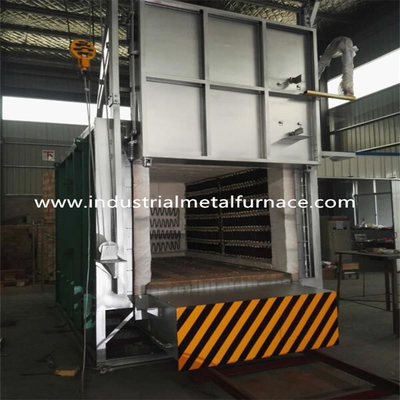

الفرن المعالجة الموقد بوجي يتكون أساسا من غلاف الفرن، غطاء الفرن، باب الفرن؛
آلية الجر بالبوجي، جسم الفرن وآلية غلق ورشة العمل؛ عناصر التدفئة وأجهزة التثبيت؛ الفرن
نظام التحكم التلقائي في درجة الحرارة، نظام تداول الهواء الساخن، الخ
يتكون نظام تداول الهواء الساخن من هذا الفرن المعالجة الحرارية الشيخوخة أساسا من مروحة مركزية اثنين ومروحة من الفولاذ المقاوم للصدأ
لوحة توجيه فولاذية
الحرارة المنبعثة من عنصر التدفئة تنفخ بشكل متساو في منطقة العمل الفعالة من قبل المروحة الدائرة من خلال
صفيحة توجيه الهواء مادة المروحة والعمود هي Cr20Ni20 ، ولضمان الاستخدام الطبيعي للمحامل ،
طريقة التبريد هي تبريد الهواء.
