350 كجم لكل ساعة دعم مقاومة الأسطوانة الكهربائية
المعالجة الحرارية لحزام الفرن الشبكي للبراغي ذاتية التنصت
1. تطبيق فرن الحزام الشبكي
1.1 المنتج المراد معالجته: برغي ذاتي التنصت ؛
1.2 يتم تنفيذ العملية في فرن الحزام الشبكي: الكربنة ،
نيترة الكربوهيدرات ، والتلطيف ،
عمق العلبة: ≤0.15 مم ؛
1.3 إنتاجية فرن الحزام الشبكي: حوالي 350 كجم / ساعة كربنة ؛
2.حجم الفرن
وفقًا لمتطلبات المشتري ، نوصي عملائنا
لإختيار600 * 8000 مم
دعم الأسطوانة نوع حزام الشبكة الكهربائية فرن المعالجة الحرارية.
3.المعلمات الأساسية للحزام الشبكي
|
3.1 طاقة التحميل الإجمالية: 500kw ؛الطاقة العادية: 350kw ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛ |
4.مقدمة عامة للمعدات والميزات الرئيسية

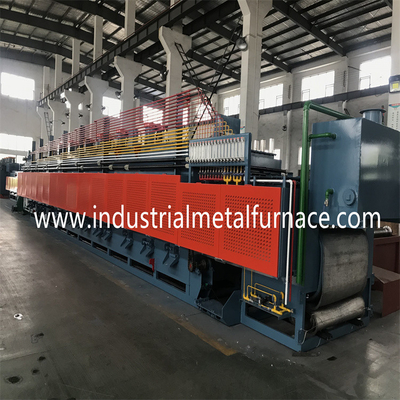

مقدمة عامة: فرن المعالجة الحرارية بالحزام الشبكي الكهربائي يجمع بين المتقدم
تقنيات من تايوان.يتم استيراد أجزائه الرئيسية من الخارج.
يتكون فرن الحزام الشبكي من آلة شحن الحزام المغناطيسي ،
آلة التنظيف المسبق ، فرن التبريد الأسطواني ، خزان التبريد ، حامل إزالة الزيت ،
آلة ما بعد التنظيف ، فرن تقسية حزام شبكة الأسطوانة الداعمة ، ونظام التحكم الكهربائي.
سمات:
4.1 لتلبية احتياجات الإنتاج لأجزاء التثبيت ، فرن الحزام الشبكي الناقل
توظف تكنولوجيا تايوان ، وتحسن تأثيرها الموفر للطاقة في مجال البطانة المقاومة للحرارة.
4.2 فرن المعالجة الحرارية بالحزام الشبكي يستخدم تسخين الجهد المنخفض من خلال المحول
لإطالة عمر خدمة أنابيب التدفئة.

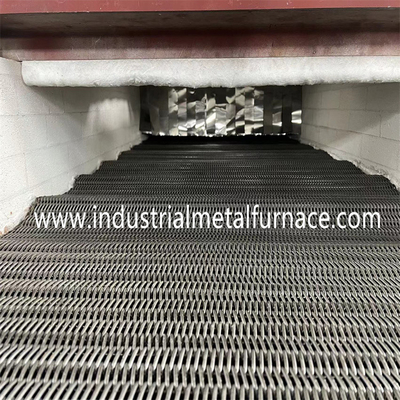

4.3 فرن الحزام الشبكي مدعوم بواسطة بكرات داعمة بحركة متزامنة
بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.
4.4 بكرات الأسطوانة الداعمة لفرن المعالجة الحرارية بالحزام الشبكي المستمر
مدعومًا بمحمل مختوم خاص عالي الضغط.
4.5 تم تصميم الحزام الشبكي بجهاز إنذار النقل غير الطبيعي لضمان
الحركة المستقرة للحزام الشبكي.
4.6 يتم تغويز الغلاف الجوي بالتنقيط بواسطة جهاز تغويز ثم يتم إرساله إلى الفرن.
يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر بواسطة مسبار الأكسجين.
4.7 يعود الحزام الشبكي الساخن إلى مدخل الفرن ويسخن مسبقًا
الأجزاء الباردة مما يوفر الطاقة بشكل كبير.
5. مواصفات المعدات
| 5.1 آلة الشحن عرض حزام شبكة: 700mm 5.2 آلة التنظيف المسبق عرض حزام شبكة: 600mm الطول الفعال: 2400 مم حجم الخزان: 2 م3 5.3 فرن التبريد من نوع حزام الشبكة عرض حزام الشبكة: 600 مم طول المدخل: 2000 مم طول حزام التسخين: 1500 مم طول منطقة العمل: 8000 مم الارتفاع الفعال: 100 مم 5.4 تبريد خزان الزيت عرض حزام شبكة: 1000 مم عمق خزان الزيت: 2000 مم طول خزان الزيت: 4200 مم حجم الخزان: 12 م3 5.5 حامل إزالة الزيت عرض حزام شبكة: 800mm 5.6 آلة ما بعد التنظيف عرض حزام شبكة: 800mm الطول الفعال: 2800 مم حجم الخزان: 2 م3 فرن تقسية الحزام الشبكي 5.7 الارتفاع الفعال: 130 ملم عرض حزام شبكة: 850mm طول منطقة التسخين: 8000 مم |
