300 كجم لكل ساعة أجزاء تزويرحزام شبكيفرن
متساوي الحرارةالتطبيععلاج او معاملة

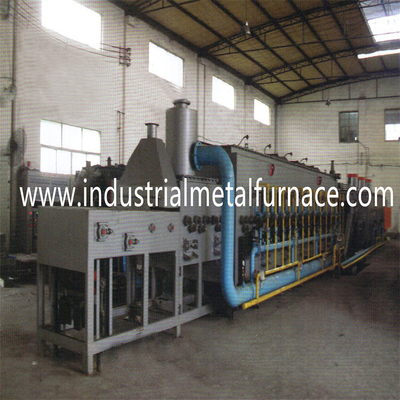

1. شبكة المعالجة الحرارية حزامفرن
فرن التطبيع بالحزام الشبكي هو الجزء الرئيسي من الخطفرن حزام esh للمعالجة الحراريةوتتألف
من جهاز قيادة الحزام الشبكي ، مواد الحفاظ على الحرارة ، جهاز التسخين ، و
أجهزة التحكم في درجة الحرارة.التطبيعفرن حزام شبكة مستمرةوتتألف
او منطقة التسخين وقذيفة الفرن.
2.مواصفات المعدات
2.1 آلة التبريد
تتكون آلة التبريد من الناقل ، مروحة دوران التبريد ،
هيئة الحفاظ على الحرارة وجهاز القيادة.
2.2 فرن التسوية الحراري
التطبيع متساوي الحرارةفرن حزام شبكي للبيعيتبنى العلوي والسفلي
تصميم التدفئة عبر أنابيب الإشعاع الحراري.تم تعيين كل منطقة مع واحدة كبيرة
قوة دوران الهواء الساخن مروحة للوصول إلى درجة حرارة موحدة.
2.3 خزانة التحكم الكهربائية
تتم إدارة عملية الإنتاج بالكامل بواسطة الكمبيوتر ومراقبتها بواسطة نظام PLC.
يتحكم نظام التحكم في درجة الحرارة ونظام القيادة ومستوى السائل وما إلى ذلك.
يحتوي النظام على رابط أمان وإنذار صوتي ومرئي للخطأ.
3.قائمة المكونات
| رقم | العنصر | الكمية | أصل | ملحوظات | |||
| فرن التسخين | |||||||
| 1 | قذيفة الفرن | الهيكل الصلب Q235 | الجميع | صنع المصنع | |||
| الفولاذ المقاوم للحرارة | الجميع | اليابان | SUS310S | ||||
| 2 | بطانة | رسو أجزاء SUS310S | الجميع | اليابان | |||
| بطانية سيرا 1260 | الجميع | إيزوليت | |||||
| بطانية سيرا 1400 | الجميع | إيزوليت | |||||
| بطانية عالية الألومينا سيرا 1260 | الجميع | إيزوليت | |||||
| لوح حفظ حراري 1000 | الجميع | إيزوليت | |||||
| طوب عالي الألومينا B5 | الجميع | إيزوليت | |||||
| لاصق 1500 | الجميع | اليابان | |||||
| 3 |
تدفئة |
تدفئة كهربائية | الأنبوب الخارجي ￠ 120 مم | 36 مجموعة | اليابان | ||
| عنصر التسخين | 36 مجموعة | شنغهاي | |||||
| عازل | 36 مجموعة | ييشينغ | |||||
|
زوجان حراريان WRN430-K 1000 |
4 قطع | داتشنغ ، تشونغتشينغ | |||||
| محول 380 فولت / 42 فولت | 4 مجموعات | شنغهاي | |||||
|
4
|
القيادة جهاز |
بكرة دعم غرفة التسخين ￠ 50/89 | 27 قطعة | تايهو ، وشى | SUS310 | ||
| أسطوانة دعم غرفة التسخين المسبق ￠ 50/89 | 8 قطع | تايهو ، وشى | SUS04 | ||||
| تحمل UCL207 | الجميع | NSK | |||||
| سلسلة عجلة العجلة المسننة P = 19.05 مم | الجميع | سوتشو | |||||
| المخفض ASX70-120-0.75kW | 1 مجموعة | تشنغتا ، تايوان | |||||
| حزام شبكي 600 * 18000 * 2 / 2.5 | 1 قطعة | شوانغشينغ | SUS314 | ||||
| تحويلة تقريبية | 1 قطعة | اومرون | |||||
| آلة التبريد | |||||||
| 1 | الهيكل الصلب Q235 | الجميع | صنع المصنع | ||||
| 2 | حزام شبكي 800 * 8500 * 2.5 / 3.5 مللي متر | 1 قطعة | شوانغشينغ | SUS304 | |||
| 3 | مروحة تبريد 0.75 كيلو واط | 4 مجموعات | ينجدا ، شنغهاي | ||||
| 4 | مخفض ASX-60-100-0.75kW | 1 مجموعة | تشنغتا ، تايوان | ||||
| 5 | سلسلة وعجلة ضرس مسنن P = 76.2 مم | الجميع | سوتشو | SUS304 | |||
| 6 | زوجان حراريان من النوع K. | 1 قطعة | داتشنغ ، تشونغتشينغ | ||||
| 7 | حامي الزائد | 1 مجموعة | التكنولوجيا المستوردة | ||||
| 8 | جهاز كشف القيادة (مفتاح القرب) | 1 قطعة | اومرون | ||||
| متحاور | |||||||
| 1 | الهيكل الصلب Q235 | الجميع | صنع المصنع | ||||
| 2 | غطاء دليل الهواء | الجميع | صنع المصنع | SUS304 | |||
| 3 | مواد الحفاظ على الحرارة | طوب الحفاظ على الحرارة | الجميع | حنان | |||
| لوح ألياف | الجميع | شاندونغ | |||||
| 5 | نظام التدفئة | أنبوب الإشعاع الحراري |
الأنبوب الخارجي ￠ 76 ملم |
36 مجموعة | شنغهاي | ||
| عنصر التسخين | 36 مجموعة | شنغهاي | |||||
| عازل | 36 مجموعة | ييشينغ | |||||
| زوجان حراريان WRN430-K-800 | 3 قطع | داتشنغ ، تشونغتشينغ | |||||
| 6 | مروحة تدوير | محرك 1.5 كيلو واط | 3 مجموعات | تيكو | |||
| دوارات متصلة مع رمح | 3 مجموعات | صنع النفس | SUS304 | ||||
| تحمل UCFY211 / 209 | 6 مجموعات | NSK ، اليابان | |||||
|
7
|
نظام القيادة | أسطوانة الدعم ، ￠ 50 مم | 24 قطعة | وشى | SUS304 | ||
| تحمل ، UCF207 | 48 مجموعة | كايفنغ | |||||
| سلسلة عجلة العجلة المسننة P = 19.05 مم | الجميع | سوتشو | |||||
| المخفض ASX-70-120-0.75kW | 1 مجموعة | تشنغتا ، تايوان | |||||
| حزام شبكي 800 * 18000 * 1.6 / 2.5 | 1 قطعة | شوانغشينغ | SUS304 | ||||
| 8 | جهاز كشف القيادة (مفتاح القرب) | 1 قطعة | اومرون | ||||
| المكونات الكهربائية | |||||||
| 1 | تحكم رقمي في درجة الحرارة (فرن تسخين) | 4 مجموعات | هانيويل | ||||
| 2 | تحكم رقمي في درجة الحرارة (ناقل) | 1 مجموعة | هانيويل | ||||
| 3 | متحكم رقمي في درجة الحرارة (فرن تسوية حراري) | 3 مجموعات | هانيويل | ||||
| 4 | سلسلة CM13310 | الجميع | سيمنز | ||||
| 5 | 3TF سلسلة AC 220V | 1 مجموعة | سيمنز | ||||
| 6 | سلسلة 3TB AC 220V | 1 مجموعة | سيمنز | ||||
| 7 | سلسلة التتابع الحراري 3UA5040 | 1 مجموعة | سيمنز | ||||
| 8 | سلسلة قواطع دوائر C65AD | 1 مجموعة | سيمنز | ||||
| 9 | مرحل متوسط MY2N AC 220V | 1 مجموعة | سيمنز | ||||
| 10 | مقياس التيار المتردد 6L2-A | كل المجموعات | دونغفنغ ، سوتشو | ||||
| 11 | AC الفولتميتر 6L2-V | الجميع | دونغفنغ ، سوتشو | ||||
| 12 | ضوء إشارة | الجميع | شنايدر | ||||
| 13 | مفتاح دوار | الجميع | شنايدر | ||||
| 14 | أزرار | الجميع | شنايدر | ||||
| 15 | تحكم الطاقة | 4 مجموعات | أوياكي | فرن تسخين | |||
| 16 | تحكم الطاقة | 3 مجموعات | فرن التطبيع متساوي الحرارة | ||||
| 17 | العاكس FRN1.5G11S-4 0.75kW | 2 مجموعات | ميتسوبيشي ، اليابان | فرن التسخين ، فرن التسخين الحراري | |||
| 18 | العاكس FRN1.5G11S-4 1.5kW | 2 مجموعات | ميتسوبيشي ، اليابان | آلة التبريد | |||
| 19 | PLC | 1 مجموعة | ميتسوبيشي ، اليابان | ||||
| 20 | شاشة تعمل باللمس 15 بوصة | 1 مجموعة | Kunluntongtai | ||||
| 21 | مفتاح القرب E2E-X10ME1 | 3 قطع | أومرون | ||||
