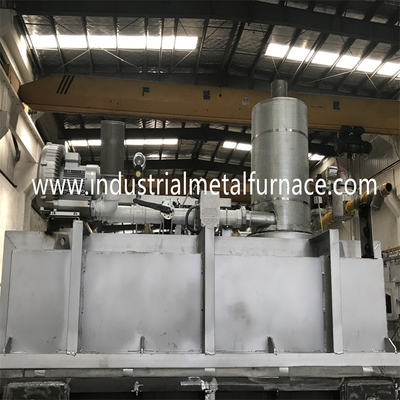

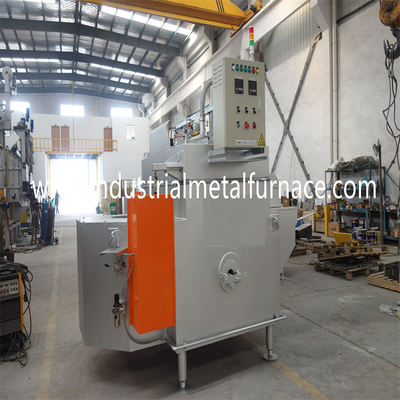

فرن حمل سبائك الألومنيوم يعمل بالغاز من نوع المسبح
1. مقدمة عامة
فرن الحفظ من نوع المسبح الذي يعمل بالغاز هو فرن احتجاز سائل من سبائك الألومنيوم والذي يمكنه إعادة تدوير حرارة الدخان وتوفير استهلاك الطاقة بشكل كبير.
يستخدم الفرن الموقد عالي الجودة مع حجم إشعاع اللهب الكبير وكفاءة الحرارة العالية.يتم الاحتفاظ بدرجة حرارة سائل الألمنيوم بدقة ± 5 ℃.محتوى الأوكسجين داخل الفرن أقل من 5٪ مما يمنع بشكل فعال تولد الأكاسيد.
تم تصميم فرن الإمساك لصب قوالب الألمنيوم بهيكل عزل حراري خاص والذي يمكن أن يقلل بشكل فعال من فقد حرارة السطح ، ويقلل من إرتفاع درجة حرارة البيئة ، ويحسن كفاءة الحرارة.
جدار الفرن مبطن بطوب حراري عالي الألومينا والذي له عمر خدمة يزيد عن 3 سنوات.
2. المواصفات الفنية
يعتمد فرن الألمنيوم على نظام الاحتراق الخاص و
مروحة الهواء ، التي لها ضوضاء عمل منخفضة.يستخدم الفرن لعقد
سائل الألمنيوم.يحتوي الفرن على المعلمات التالية.
| قدرة ذوبان تجمع | 6000 كجم (كثافة السائل 2.4 جم / سم 3) |
| نوع الوقود | قيمة حرارة الغاز الطبيعي |
| تصنيف درجة حرارة العمل | 850 (الغلاف الجوي) |
| معدل ارتفاع درجة الحرارة | 60 ℃ / ساعة ؛ |
| محتوى الأكسجين في الفرن | أقل من 5٪؛ |
| دقة التحكم في درجة الحرارة | ± 5 ℃ |
| استهلاك الطاقة | أقل من 7 م 3 / ساعة (تعمل بشكل مستمر لأكثر من 3 أيام ، ويحسب الاستهلاك على أساس 24 ساعة) |
| مزود الطاقة | 380V ، 50HZ ، 3P 5 سلك |
3. هيكل الفرن
3.1 غلاف الفرن
غلاف الفرن مصنوع من صفيحة فولاذية وفولاذ مقطعي.جسم الفرن
يمكن رفعها للعمل مع المعدات الأخرى.
3.2 بطانة الفرن
تم بناء حوض الانصهار من طوب الألومينا العالي الذي يتميز بخصائص
قوة عالية ، خالية من الألمنيوم الالتصاق ، وعمر طويل.(قوة الضغط:
140Mpa عندما تكون درجة الحرارة أعلى من 110 ℃ ؛المعدل الخطي: 0.1٪ فقط).ال
طبقة العزل الحراري المستخدمة هي من لوح ألياف الألومنيوم سيليكات الدرجة الأولى.
3.3 نظام الحرق:
نظام الحرق سهل التشغيل ، وله عمر خدمة طويل.الفرن
لديه وظائف التحكم التلقائي في درجة الحرارة ، والاشتعال التلقائي ، واللهب
كشف.عندما يصل الفرن إلى درجة الحرارة المحددة ، يتوقف الموقد عن العمل.
عندما تكون درجة حرارة الفرن أقل من الحد الأدنى المحدد لدرجة الحرارة ، فإن
يدخل الموقد إلى منفذ الموقد ويعمل تلقائيًا.يشتعل الحارق تلقائيًا
بجهاز كشف اللهب.عندما يكون الفرن جاهزًا للعمل ، يكون المستخدم
يجب أولاً تشغيل منفاخ الهواء لتطهير الموقد.يشتعل الحارق تلقائيًا
بعد التطهير انتهى ويعمل بلهب صغير.قضيب كشف اللهب
بالكشف عن اللهب ، وسيعمل الموقد بلهب كبير.قضيب كشف اللهب
يراقب حالة حرق الموقد طوال الوقت.
تم تجهيز نظام حرق الفرن أيضًا بإجراءات السلامة.اذا كان هناك
في حالات مثل الاحتراق غير الكامل أو اللهب ، يقوم نظام التحكم بقطع التيار الرئيسي
الموقد والاشتعال لإيقاف تزويد الوقود.يوجد أيضًا جهاز التعشيق
بين خط أنابيب الغاز وخط أنابيب الهواء.إذا كان هناك أي حالة حرق غير طبيعية ،
يقوم جهاز التعشيق بقطع إمدادات الوقود.درجة حرارة الألومنيوم السائل
يتم التحكم فيها من خلال تنظيم PID.يقوم عاكس المروحة بضبط المروحة تلقائيًا
سرعة الدوران لتنظيم تدفق الغاز.قام الفرن بضبط
قيمة الحد الأعلى لدرجة حرارة الغلاف الجوي.
3.4 فتحة التفريغ
يتم تفريغ سائل الألمنيوم بمساعدة التشغيل اليدوي.أثناء ال
عملية تفريغ السوائل ، يجب ألا تكون هناك مشكلة تسرب.
3.5 التحكم في درجة الحرارة
إن فرن الإمساك لصب قوالب الألمنيوم مُجهز بوظائف تحكم مثل
أثناء تبديل اللهب التلقائي ، إنذار درجة الحرارة الزائدة ، اللهب
الحماية ، إلخ.
التحكم في درجة حرارة سائل الألومنيوم
التحكم في درجة حرارة الموقد
جهاز امان ونظام تحكم اوتوماتيكي
عندما يكون فرن الإمساك بالقالب جاهزًا للعمل ، يجب على المستخدم التبديل أولاً
على مصدر الطاقة وتشغيل المنفاخ لتطهير الفرن.اضبط الفرن
درجة الحرارة وافتح صمام الملف اللولبي لخط أنابيب الغاز.يشتعل الموقد
عندما يدخل الغاز الطبيعي إلى الموقد.
