نوع حوض السباحة الكهربائيفرن غازلصهر الألمنيوم
1.طلب
فرن الحفظ الكهربائي من نوع المسبح يستخدم بشكل أساسي للتسخين
الحفاظ على محلول المعادن غير الحديدية.
مقدمة هيكلية
يتكون فرن الاحتفاظ بنوع المسبح من الأجزاء الثلاثة التالية:
جسم الفرن وعناصر التسخين ونظام التحكم الكهربائي.ال
الجزء العلوي من صندوق التحكم الكهربائي عبارة عن دائرة تحكم.أقل
الجزء هو دائرة الطاقة.

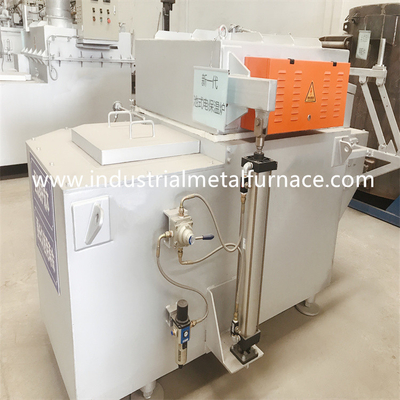

يتكون جسم الفرن من فتحة شحن ، وحجرة احتجاز ،
فتحة التفريغ وغطاء الفرن.فتحة الشحن ، فتحة التفريغ
ويتم صب غرفة التخزين ككل بواسطة 84ACX castable وهو
من إنتاج شركة Allied Mineral Products.(قوة الضغط 140 ميجا باسكال
عندما تصل درجة الحرارة إلى 110 ℃.معدل الخط 0.1٪) هذا النوع من
يتميز castable بميزة الألومنيوم غير اللاصق ، والقوة العالية ، والسهل
عمر خدمة نظيف وطويل.غطاء الفرن يعتمد الألياف الحرارية
قطن بعلامة تجارية Janpnese التي تتمتع بأداء جيد في الحفاظ على الحرارة
وسهولة الصيانة.
يتبنى نظام التحكم الكهربائي تحكم PID بالذكاء
تحكم في درجة الحرارة ، ومنظم الطاقة.درجة الحرارة
دقة التحكم ± 3 ℃.فرن الإمساك لصب القوالب أيضًا
لديه إنذار ارتفاع درجة الحرارة.
مصدر الطاقة الذي أعده المشتري:
مزود الطاقة: 3 مراحل 5 أسلاك ، 380V ± 10٪ ، 50Hz ± 3 Hz ؛
قوة التحكم: 220 فولت ± 10٪ ، 50 هرتز ± 3 هرتز.
2.المعايير الفنية
| المعايير الفنية | وحدة | نموذج |
| WDL-BCD-1500 | ||
| القوة المصنفة | كيلوواط | 27 |
| الفولطية | الخامس | 380 |
| طريقة التوصيل | ص | |
| أقصى درجة حرارة | ℃ | 850 |
| درجة حرارة العمل | ℃ | 0-800 |
| درجة حرارة سطح الفرن | ℃ | ＜ 30 درجة مئوية + درجة حرارة الغرفة |
| تكرار | هرتز | 50 |
| المراحل | 3 | |
| وقت ارتفاع درجة الحرارة للفرن الفارغ | ح | ≤3 |
| قدرة البركة | كلغ | 1500 |
| وزن الفرن | كلغ | 5500 |
3.نظام التدفئة ونظام التحكم الكهربائي
3.1.نظام التدفئة
أ) مكونات التسخين - قضيب كربيد السيليكون (إجمالي 6 قطع)
نظام التحكم: تحكم بدرجة الحرارة (مستورد من تايوان ، قطعتان) ،
منظم الطاقة الإلكترونية ، المقاولين ، التتابع.
مكون استشعار درجة الحرارة: اقتران حراري (قطعتان معًا ،
1 لقياس درجة حرارة الغلاف الجوي للموقد وآخر ل
قياس درجة حرارة الألمنيوم المصهور)
3.2 نظام التحكم الكهربائي (التحكم PID)
الثايرستور هو عنصر التحكم الرئيسي في التحكم الكهربائي
النظام.يتم التحكم في تيار الإخراج من خلال تغيير
زاوية توصيل الثايرستور.فرن الألمنيوم الكهربائي
توظف دائرة التحكم والإطلاق المتقدمة في الطور للتحكم في التوصيل
زاوية الثايرستور.جهاز التحكم في درجة الحرارة لديه حماية مختلفة
المهام.عندما ترتفع درجة حرارة فرن صهر الألومنيوم فوق
الحد الأعلى أو التيار غير طبيعي بسبب الأعطال ، يمكن لوحدة التحكم
يوقف إخراج النبض تلقائيًا ، ويوقف مصدر الطاقة.
3.3المؤشرات الفنية الاساسية
أ) جهد العمل: 380 فولت 3 مراحل 50 هرتز ؛
ب) طريقة التحكم: تنظيم الجهد اليدوي أو التلقائي
إشارة تحكم 0-5VDC ؛
ج) وظيفة بدء التشغيل الناعمة: التحركات بدأت بعد 0.5 ثانية ؛
د) دقة التحكم في درجة الحرارة: ± 5 ℃ (في ظل ظروف العمل القياسية)

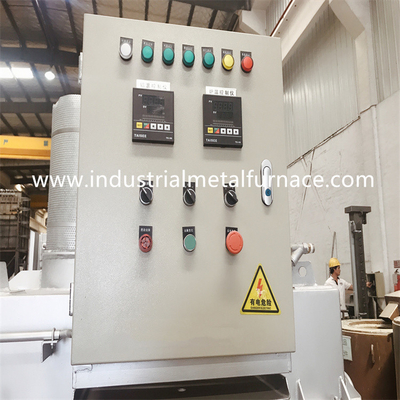

3.4 المكونات الكهربائية الرئيسية
أ) خزانة التحكم ، قطعة واحدة ؛
ب) تحكم في درجة الحرارة ، منشأ تايواني ، قطعتان (وحدة تحكم واحدة
مع تنظيم PID).
ج) منظم الطاقة ، 1 مجموعة ؛
د) المكونات الكهربائية ذات الجهد المنخفض ، 1 مجموعة ؛
ه) اقتران حراري ، 2 قطعة (القطعة قياس المنصهر
يتم تغليف درجة حرارة الألومنيوم في أنبوب غلاف الحماية) ؛
