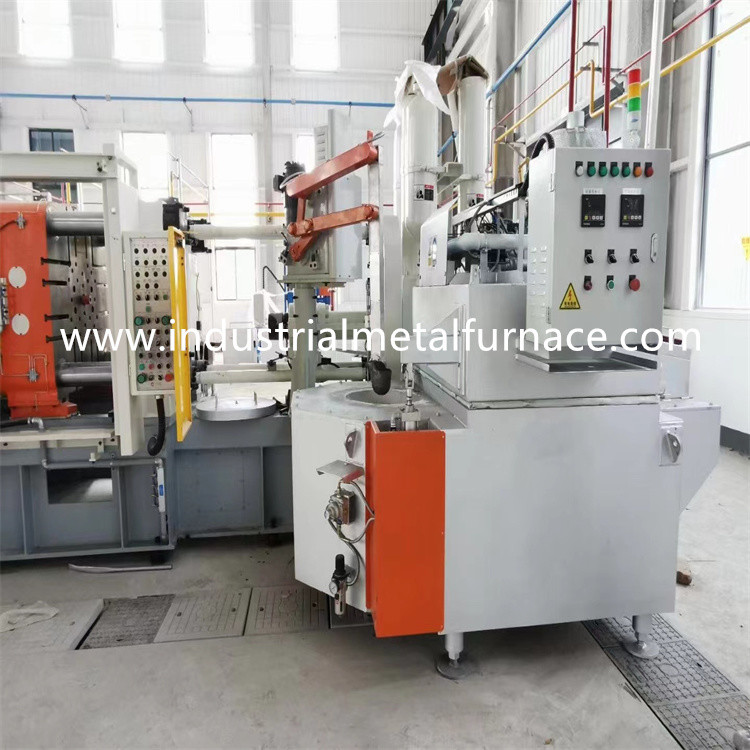

بركة الغازفرن قابض سبائك الألومنيومعملية الصب بالقالب
1. مقدمة عامة
فرن الألمنيوم من نوع المسبح الذي يعمل بالغاز هو من الألومنيوم
فرن تخزين سائل من السبائك يمكنه إعادة تدوير حرارة الدخان
ويوفر استهلاك الطاقة بشكل كبير.
فرن عملية الصب بالقالب يستخدم الموقد عالي الجودة
ذات حجم إشعاع شعلة كبير وكفاءة حرارية عالية.الألمنيوم
يتم الاحتفاظ بدرجة حرارة السائل بدقة ± 5 ℃.الفرن بالداخل
محتوى الأكسجين أقل من 5٪ مما يمنع تولد الأكاسيد بشكل فعال.
تم تصميم فرن الصب بالقالب مع عزل حراري خاص
الهيكل الذي يمكن أن يقلل بشكل فعال من فقدان الحرارة السطحية ، والحد
ارتفاع درجة حرارة البيئة وتحسين كفاءة الحرارة.
جدار الفرن الكهربائي للألمنيوم مبطن بألومينا عالية
الطوب الحراري
التي لها عمر خدمة أكثر من 3 سنوات.
2. المواصفات الفنية
| قدرة ذوبان تجمع | 500 كجم (كثافة السائل 2.4 جم / سم 3) |
| نوع الوقود | قيمة حرارة الغاز الطبيعي 8600Kcal / m3 ؛ |
| ضغط إمداد الغاز | 5 كيلو باسكال. |
| تصنيف درجة حرارة العمل | 660 ℃ (الغلاف الجوي) ؛ |
| دقة التحكم في درجة الحرارة | ± 3 ℃ ؛ |
| مزود الطاقة | 380 فولت ، 3 ف ، 50 هرتز ؛ |
| استهلاك الغاز الطبيعي | حوالي 2.5 م 3 / ساعة ؛ |
| محتوى الأكسجين داخل الفرن | أقل من 5٪؛ |
3. هيكل الفرن
3.1 غلاف الفرن
غلاف الفرن مصنوع من صفيحة فولاذية وفولاذ مقطعي.حافة الباب مصنوعة
من مادة الحديد الزهر.
3.2 بطانة الفرن
تم بناء حوض الانصهار من طوب الألومينا العالي الذي يتميز بخصائص القوة العالية ،
يلتصق الألمنيوم مجانا ، وعمر طويل.(قوة الضغط: 140 ميجا باسكال عند درجة الحرارة
أعلى من 110 ℃ ؛المعدل الخطي: 0.1٪ فقط).طبقة العزل الحراري المستخدمة هي من الدرجة الأولى
لوح ألياف الألومنيوم سيليكات.
3.3 نظام الحرق:
نظام الحرق سهل التشغيل ، وله عمر خدمة طويل.الفرن له
وظائف التحكم التلقائي في درجة الحرارة ، والاشتعال التلقائي ، وكشف اللهب.
عندما يصل فرن الألمنيوم الذي يعمل بالغاز إلى درجة الحرارة المحددة ، فإن الموقد
توقف عن العمل.عندما تكون درجة حرارة الفرن أقل من درجة الحرارة المنخفضة المحددة
الحد ، يدخل الموقد إلى منفذ الموقد ويعمل تلقائيًا.يشتعل الموقد
تلقائيًا بجهاز كشف اللهب.عندما تجمع نوع الألومنيوم القابضة
الفرن جاهز للعمل ، يجب على المستخدم أولاً تشغيل منفاخ الهواء لتطهير الموقد.
يشتعل الموقد تلقائيًا بعد الانتهاء من التطهير ويعمل بلهب صغير.
يكتشف قضيب الكشف عن اللهب اللهب ، وسيعمل الموقد بلهب كبير.
يراقب قضيب الكشف عن اللهب حالة الاحتراق للموقد طوال الوقت.
تم تجهيز نظام حرق الفرن أيضًا بإجراءات السلامة.إذا كانت هناك حالات
مثل الاحتراق غير الكامل أو اللهب ، يقطع نظام التحكم الموقد الرئيسي
وموقد الاشتعال لإيقاف إمداد الوقود.يوجد أيضًا جهاز التعشيق بين
خط أنابيب الغاز وخط أنابيب الهواء.إذا كان هناك أي حالة حرق غير طبيعية ، فإن ملف
جهاز التعشيق يقطع إمدادات الوقود.يتم التحكم في درجة حرارة الألومنيوم السائل
من خلال تنظيم PID.يقوم عاكس المروحة بضبط سرعة دوران المروحة تلقائيًا
وذلك لتنظيم تدفق الغاز.تم تعيين فرن الإمساك بالقالب
قيمة الحد الأعلى لدرجة حرارة الغلاف الجوي.
3.4 فتحة التفريغ
يتم تفريغ سائل الألمنيوم بمساعدة التشغيل اليدوي.خلال السائل
عملية التفريغ ، يجب ألا تكون هناك مشكلة تسرب.
3.5 التحكم في درجة الحرارة
تم ضبط فرن الإمساك بالألمنيوم بوظائف تحكم مثل الأوتوماتيكي
مفاتيح اللهب ، إنذار درجة الحرارة الزائدة ، حماية اللهب ، إلخ.
التحكم في درجة حرارة سائل الألومنيوم
التحكم في درجة حرارة الموقد
جهاز امان ونظام تحكم اوتوماتيكي
عندما يبدأ فرن صهر الألومنيوم في العمل ، يجب على المستخدم تشغيله أولاً
مزود الطاقة وتشغيل المنفاخ لتطهير الفرن.اضبط الفرن
درجة الحرارة وافتح صمام الملف اللولبي لخط أنابيب الغاز.يشتعل الموقد
عندما يدخل الغاز الطبيعي إلى الموقد.
3.6 نظام الإمالة الهيدروليكي
تم تصميم جسم الفرن بوظيفة الإمالة.وهي تتألف بشكل رئيسي من
اسطوانة هيدروليكية وصمامات تحكم وخطوط انابيب.
