ذوبان الألمنيوم وفرن القابض ، عملية الصب بالقالب للألمنيوم
1. مقدمة عامة
فرن صهر وتثبيت سبائك الألومنيوم لديه مدمج
هيكل لكل من صهر وعقد سائل الألومنيوم.الذوبان
تتكون الغرفة من مادة قابلة للسبك مرة واحدة ، والتي تحتوي على
قوة عالية وعمر خدمة طويل.فرن صب الألمنيوم
مجهز بموقد ذو علامة تجارية مشهورة ، له وظائف أوتوماتيكية
الإشعال والتحكم في درجة الحرارة.فرن صهر المعادن الصناعي
يحتوي أيضًا على جهاز إنذار للحرارة الزائدة.
2. المعايير الفنية
| نموذج | WDL-RJL-750 |
| كمية | 1 مجموعة |
| معدل الانصهار | 750 كجم / ساعة (طريقة العمل المستمرة ، واستيفاء ظروف العمل المقدرة) ؛سعة غرفة الإمساك 2250 كجم |
| الوقود | غاز طبيعي؛ضغط مزود الهواء 5-7kPA |
| درجة حرارة العمل |
700-750 معدل التسخين حوالي 60-80 ℃ في الساعة |
| استهلاك الغاز الطبيعي | حوالي 65-70 م 3 / طن ألمنيوم (في ظروف العمل المقدرة) |
| هواء عالي الضغط | 0.5 ～ 0.7Mpa 1.5M3 / ساعة (الهواء المضغوط الجاف والزيت والماء منفصلان) |
| مزود الطاقة | 380 فولت 50 هرتز 5.5 كيلو واط |
| تصنيف العمل | الظروف |
أ) محتوى المقياس في المادة الخام أقل من 5٪ ، خاصة لا يوجد
موازين مؤكسدة بسهولة.
ب) نسبة مادة الصهر: 50٪ مادة معاد تدويرها ، 50٪ سبيكة ألومنيوم ؛
ج) الفرن يعمل بشكل مستمر.تم ضبط درجة حرارة الانصهار على 720 ℃.
د) يتم احتساب استهلاك الوقود على أساس 3 ساعات من الاستهلاك بشكل مستمر
طريقة العمل.
ه) قيمة حرارة الغاز الطبيعي: 8600Kcal / m3 ؛
و) يتم حساب الإنتاجية على أساس الشرط المسبق لشحن الفرن
مع 750 كجم / ساعة من المواد الخام ، ويتم تفريغ سائل الألومنيوم بمعدل 750 كجم / ساعة.
ز) معدل فقدان ذوبان سائل الألمنيوم أقل من 1.5٪.
3. المواد الخام للذوبان
أ) سبيكة الألومنيوم (متوسط الوزن أقل من 8 كجم) ؛
معدل ملء غرفة الانصهار: 50٪ (يجب أن يكون شريط التغليف غير مقيد و
يجب تشتيت السبيكة في الفرن) ؛
ب) المواد المعاد تدويرها (يجب أن يكون الحجم أصغر من عربة الشحن)
معدل ملء غرفة الانصهار: 50٪ ؛
4. هيكل الفرن
4.1 غلاف الفرن مصنوع من ألواح فولاذية وفولاذ مقطعي.لديها ما يكفي
القوة وحافظت على مساحة للتوسع.
4.2 مخرج الألومنيوم (نوع قابس الأسطوانة الهوائية)
يتم إخراج سائل الألمنيوم من خلال أنبوب تفريغ إلى جهاز المتابعة.
يوجد صمام تغيير يدوي ، ومخرج السائل مفتوح أو مغلق من خلاله
التحكم في الاسطوانة الهوائية.(المكونات السائلة عبارة عن أجزاء مستهلكة).
4.3 بوابة الخبث وبوابة التفتيش الفوري والتنظيف
إطار الباب حول جسم الباب لكل باب فرن مصنوع من الحديد الزهر ،
سطح الباب مصنوع من صفيحة فولاذية عادية ، ومادة حرارية بالداخل
الباب مصنوع من لوح عازل وقابل للحرارة العالية.
4.4 غطاء فتحة الشحن
يتكون إطار غطاء التغذية من صفيحة فولاذية عادية ، وداخلها
الغطاء مبني بلوح الحفاظ على الحرارة + الصب بدرجة حرارة عالية.ال
يتم فتح وإغلاق الغطاء العلوي بواسطة الاسطوانة.
4.5 بطانة حرارية
| بنية | الطبقة الأولى | الطبقة الثانية | الطبقة الثالثة | الطبقة الرابعة | |
|
تحتجز غرفة |
أسفل ، أعلى ، باب ، جسم الفرن |
سبك غير منفذة طوب عالي الكثافة وعالي الألمنيوم طوب طيني مقاوم للحرارة castable مقاومة للحرارة.
|
طوب عازل موليت اللوح الليفي الخزفي المعزول الفائق ؛ مواد الحفاظ على الحرارة مجلس سوبر |
castable مقاومة للحرارة. سبك غير منفذة اللوح الليفي الخزفي المعزول الفائق ؛ |
لوح عازل نانو |
| غرفة الانصهار وبرج الشحن |
برج الشحن المنطقة المحيطة بالموقد ؛ سرير فرن مائلغطاء الفرن |
طوب طيني حراري (مقابل منفذ الشحن) ؛ قوة عالية فائقة الصب ؛ |
اللوح الليفي الخزفي الخرسانة العازلة طوب طيني حراري |
اللوح الليفي الخزفي العازل |
لوح عازل نانو |
ملاحظات: من أجل منع تولد الأكسيد في فرن صهر الألومنيوم
وإطالة عمر خدمة الحراريات ، بالإضافة إلى تنظيف الخبث اليومي ، يرجى الإغلاق
أسفل فرن صهر الألمنيوم وحبسه كل 6 أشهر لتنظيف الأكسيد في الفرن.
4.6 نظام الإمالة الهيدروليكي
تم تصميم جسم الفرن بوظيفة الإمالة.تتكون بشكل أساسي من أسطوانة هيدروليكية ،
صمامات التحكم وخطوط الأنابيب.

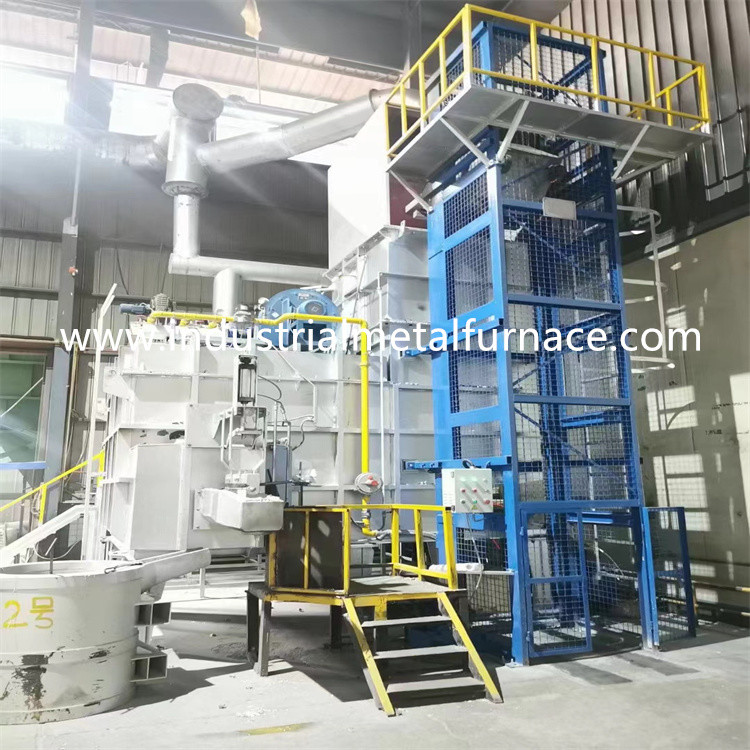

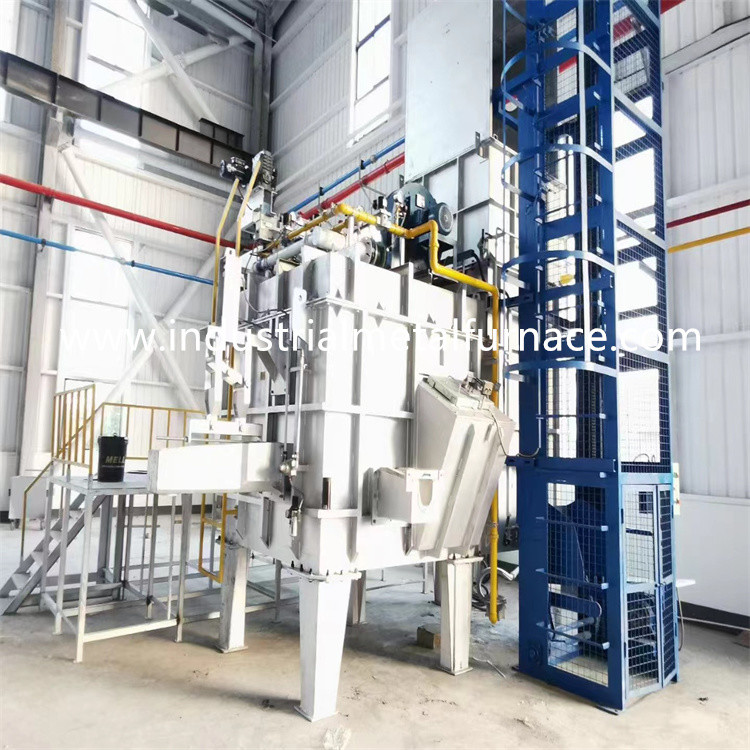

فرن صهر وقابض الألمنيوم في مصنعنا:
