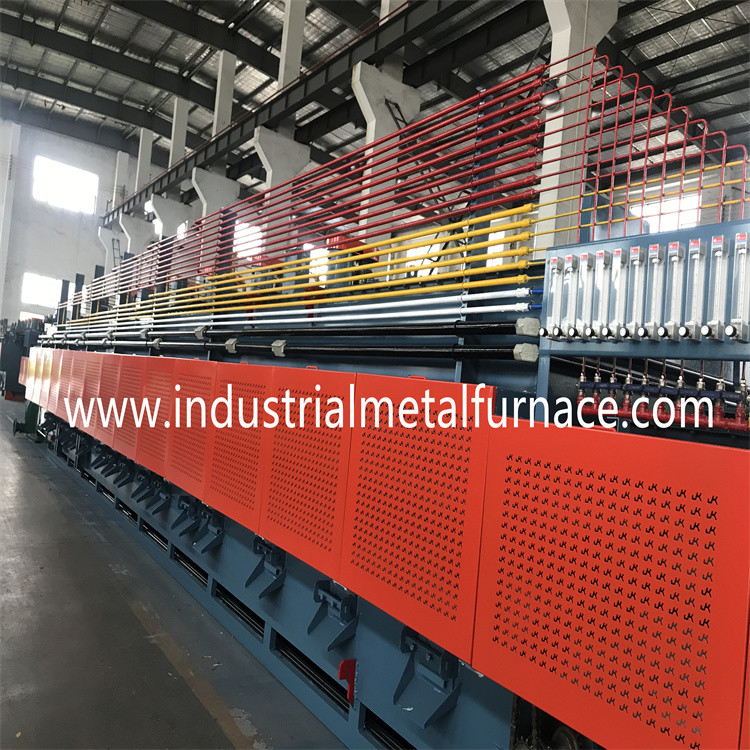

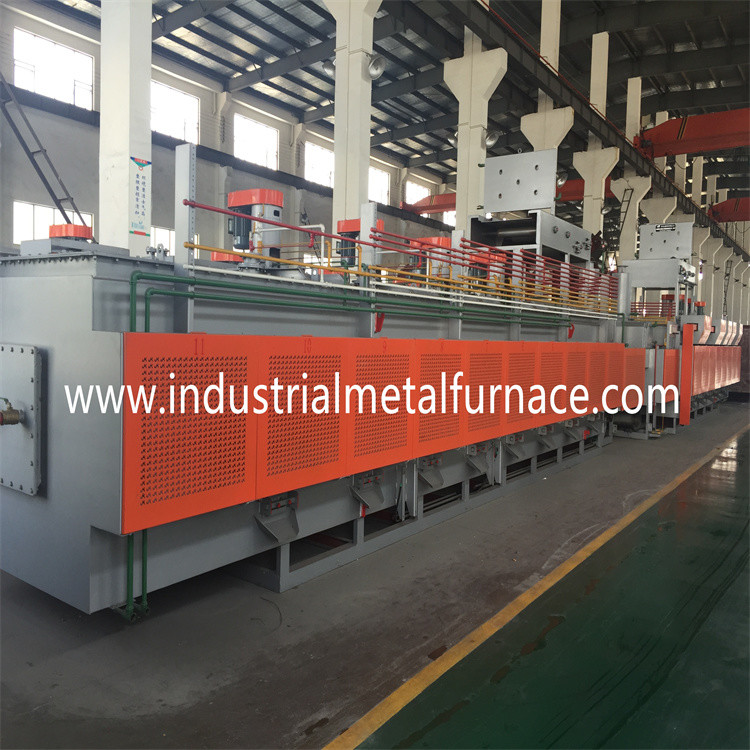

دعم مقاومة الأسطوانة الكهربائية المستمرة
فرن الحزام الشبكي للمثبتات
1.متطلبات المشتري
1.1 منتج: برغي ، درجة 1022 ؛
1.2 العملية: الكربنة والتلطيف ؛
1.3 الإنتاجية: الكربنة: 100 كجم / ساعة ؛
2. المواصفات
وفقًا لمتطلبات المشتري ، نوصي عملائنا
لاختيار 400 * 5000 * 80 مللي متر دعم الأسطوانة نوع حزام فرن كهربائي.
3. مقدمة عامة للمعدات والميزات الرئيسية
3.1 يجمع فرن الحزام الشبكي الناقل بين التقنيات المتقدمة من تايوان.
يتم استيراد أجزائه الرئيسية من الخارج.
3.2 يتكون خط الإنتاج من تبريد أسطوانة دعامة مغناطيسية
الفرن ، خزان التبريد ، حامل إزالة الزيت ، آلة التنظيف اللاحقة ، الأسطوانة الداعمة
فرن تقسية حزام الشبكة ، ونظام التحكم الكهربائي.
4. المعلمات الأساسية لخط الإنتاج
|
4.1 طاقة التحميل الإجمالية: حوالي 258kw ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛ 4.2 الطول الإجمالي: حوالي 24 م ؛ 4.3 وحدات الخط: فرن التبريد ، خزان التبريد ، حامل إزالة الزيت ، آلة ما بعد التنظيف ، فرن التقسية.
|
5. مواصفات معدات فرن الحزام الشبكي
1 درجة حرارة العمل:
فرن التسقية: 820 950 ؛خزان التبريد ، 60 80 ؛آلة ما بعد التنظيف:
40 60 ؛فرن التقسية: 300 450 ℃ ؛
2 الإنتاجية
التسقية: 80-160 كجم / ساعة (متفاوتة حسب حجم قطعة العمل والوزن والتكديس
الطريقة ، والشروط الأخرى ذات الصلة)
3 ـ جو الفرن
فرن التسقية: ميثانول + بروبان
فرن التقسية: الهواء
4 فرن تبريد من نوع حزام الشبكة
عرض حزام الشبكة: 400 مم
طول المدخل: 2000 مم
طول حزام التسخين: 1100 مم
طول منطقة العمل: 5000 مم
الارتفاع الفعال: 80 ملم
5 خزان زيت التبريد
عرض حزام شبكة: 600mm
طول خزان الزيت: 3800 مم
عرض خزان الزيت: 1600 مم
عمق خزان الزيت: 1800 مم
حجم الخزان: 8 م3
6 حامل إزالة الزيت
عرض حزام شبكة: 600mm
7 آلة ما بعد التنظيف
عرض حزام شبكة: 600mm
حجم الخزان: 1.5 م3
8 فرن تقسية حزام الشبكة
الارتفاع الفعال: 100 مم
عرض حزام شبكة: 700mm
طول منطقة التسخين: 5000mm
6. استهلاك الطاقة والطاقة لخط الإنتاج
6.1 قوة
طاقة التسخين: 380V ± 10٪ ، 3 مراحل ، AC ، 50HZ ؛
نظام القياس والتحكم: 220 فولت ± 10٪ ، 50 هرتز
نظام التدفئة: حوالي 234 كيلو واط
قوة نظام القيادة ومواقع الاستهلاك الأخرى: حوالي 24 كيلو وات
إمداد الطاقة لفرن المقاومة الكهربائية: حوالي 258 كيلو وات
استهلاك الطاقة في العمل العادي: حوالي 100 كيلو واط
6.2 معلمات أنبوب مدخل الغلاف الجوي
أنبوب مدخل الميثانول: 2-3 لتر / ساعة ؛≥0.04 ميجا باسكال ؛
أنبوب مدخل البروبان: التحكم الآلي مع العرض ≤500L / h ؛ضغط الإمداد ≥0.04Mpa ؛
6.3 مياه التبريد
جودة المياه: وفقًا لمعيار الدولة للمياه المتداولة الصناعية منخفضة الكالسيوم ؛
المادة المعلقة: 10 ملغ / لتر كحد أقصى ؛
حجم ثقب حزام شبكة المرشح: 0.3 مم كحد أقصى ؛
درجة حرارة المدخل: (حد أقصى) 30 درجة مئوية (في الصيف)
درجة حرارة المدخل: (دقيقة) 5 ℃ (في الشتاء)
فرق درجة الحرارة: 10 ℃
ضغط المدخل: 0.2 ميجا باسكال ؛
أقصى استهلاك للمياه: حوالي 30 م 3 / ساعة (استخدام متداول)
6.4 المعدات التكميلية (المقدمة من المشتري)
عادة ما يتم تركيب خزان الماء المبرد وبرج التبريد خارج ورشة العمل
ولكن بالقرب من خط الإنتاج.يجب أن تكون قدرة طاقة التبريد ≥30m3 / h.
التحكم الكهربائي المحوسب
خزانة التحكم الكهربائية (الأسلاك الجماعية)
خزانة التحكم الكهربائية ، 1000 * 700 * 2000 مم ، 4 قطع ؛
تتم إدارة عملية الإنتاج بأكملها بواسطة الكمبيوتر ومراقبتها
بواسطة نظام PLC.نظام التحكم في فرن الحزام المستمر
لديه مراقبة وإدارة في الوقت الحقيقي
والتحكم في درجة الحرارة ونظام القيادة والمحركات والتدفئة
النظام والسلامة.
