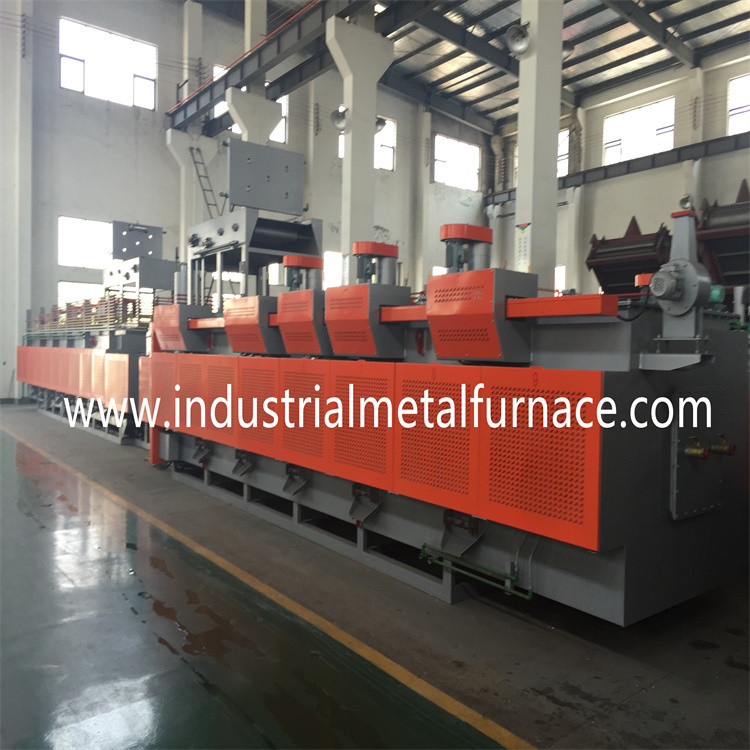

دعم الأسطوانة الناقل الكهربائي المستمر

فرن الحزام الشبكي ، فرن الحزام المستمر

1.متطلبات المشتري

1.1 المنتج: السحابات والأكمام.

1.2 عملية: تبريد مشرق ، تلطيف ؛

1.3 إنتاجية: التبريد: 200-250kg / h ؛

2. المواصفات

وفقًا لمتطلبات المشتري ، نوصي بملء

العميل لاختيار فرن الحزام الشبكي الفعال

فرن التبريد بالحزام الشبكي بحجم 50 مم * 5000 مم

(عرض الحزام الشبكي * الارتفاع).

3. مقدمة عامة للمعدات والميزات الرئيسية

1 مقدمة عامة

1.1 يجمع خط المعالجة الحرارية بين التقنيات المتقدمة من

تايوان.يتم استيراد أجزائه الرئيسية من الخارج.

1.2 يتكون خط الإنتاج من حزام مغناطيسي للشحن

آلة ، آلة التنظيف المسبق ، فرن التبريد الأسطواني ،

خزان التبريد ، حامل إزالة الزيت ، آلة ما بعد التنظيف ،

فرن تقسية حزام شبكة الأسطوانة الداعمة ، ونظام التحكم الكهربائي.

سمات:

2.1 لتلبية احتياجات الإنتاج من قطع التثبيت ، الفرن

توظف تكنولوجيا تايوان ، وتحسن من تأثير توفير الطاقة في

منطقة البطانة الحرارية.

2.2 يستخدم خط الإنتاج تسخينًا منخفض الجهد من خلال

محول لإطالة عمر خدمة أنابيب التدفئة.

2.3 حزام الشبكة مدعوم ببكرات دعم متزامنة

الحركة بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.

2.4 يتم دعم البكرات بواسطة محمل مختوم خاص عالي الضغط.

2.5 الحزام الشبكي مصمم بجهاز إنذار النقل غير الطبيعي

لضمان الحركة المستقرة للحزام الشبكي.

2.6 الغلاف الجوي بالتنقيط يتغويز بواسطة جهاز تغويز ثم يتم إرساله إلى

الفرن.يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر

بواسطة مسبار الأكسجين.

2.7 يعود الحزام الشبكي الساخن إلى مدخل الفرن و

يسخن الأجزاء الباردة ، مما يوفر الطاقة بشكل كبير.

4. المعلمات الأساسية لخط الإنتاج

4.1 إجمالي قوة التحميل: حوالي 286kw ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛

4.2 الطول الإجمالي: حوالي 30 م ؛

4.3 وحدات الخط: آلة الشحن ، آلة التنظيف المسبق ، التبريد

الفرن ، خزان التبريد ، حامل إزالة الزيت ، آلة ما بعد التنظيف ،

فرن التقسية.

4.4 الوزن الإجمالي: حوالي 42 طن ؛

5. مواصفات المعدات

1 درجة حرارة العمل:

آلة التنظيف المسبق: 40 60 ؛فرن التسقية: 820 950 ؛إخماد

دبابة ، 60 80 ؛آلة ما بعد التنظيف: 40 60 ℃ ؛فرن التقسية: 300 450 ℃ ؛

2 الإنتاجية

التسقية: 200-250 كجم / ساعة (متفاوتة حسب حجم قطعة العمل والوزن ،

طريقة التراص ، والظروف الأخرى ذات الصلة)

3 ـ جو الفرن

فرن التسقية: ميثانول + بروبان

فرن التقسية: الهواء ؛

4 آلة الشحن

عرض حزام الشبكة: 500 مم

5 آلة التنظيف المسبق

عرض حزام الشبكة: 500 مم

حجم الخزان: 1.5 م 3 ؛

6 فرن تبريد من نوع حزام الشبكة

عرض حزام شبكة: 500mm

طول المدخل: 2000 مم

طول حزام التسخين: 1100 مم

طول منطقة العمل: 5000 مم

الارتفاع الفعال: 80 ملم

7 تبريد خزان الزيت

عرض حزام شبكة: 800mm

طول خزان الزيت: 3800 مم

عرض خزان الزيت: 1600 مم

عمق خزان الزيت: 1800 مم

حجم الخزان: 8 م³

8 حامل إزالة الزيت

عرض حزام شبكة: 800mm

9 آلة ما بعد التنظيف

عرض حزام شبكة: 800mm

حجم الخزان: 1.5 م³

8 فرن تقسية حزام الشبكة

الارتفاع الفعال: 100 مم

عرض حزام شبكة: 800mm

طول منطقة التسخين: 5000mm

6. استهلاك الطاقة والطاقة لخط الإنتاج

6.1 قوة

طاقة التسخين: 380V ± 10٪ ، 3 مراحل ، AC ، 50HZ ؛

نظام القياس والتحكم: 220 فولت ± 10٪ ، 50 هرتز

نظام التدفئة: حوالي 310 كيلو واط

قوة نظام القيادة ومواقع الاستهلاك الأخرى: حوالي 24 كيلو وات

إمداد الطاقة للخط بأكمله: حوالي 334 كيلو وات

استهلاك الطاقة في العمل العادي: حوالي 150 كيلو واط

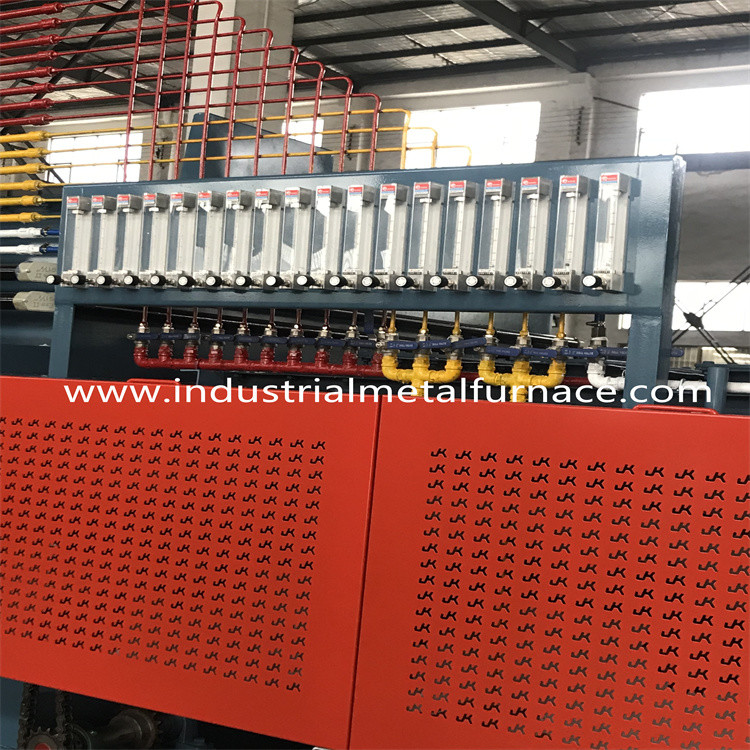

6.2 معلمات أنبوب مدخل الغلاف الجوي

أنبوب مدخل الميثانول: 2-3 لتر / ساعة ؛≥0.04 ميجا باسكال ؛

أنبوب مدخل البروبان: التحكم الآلي مع العرض ≤500L / h ؛إمداد

الضغط ≥0.04Mpa ؛

6.3 مياه التبريد

جودة المياه: وفقًا لمعايير الدولة الصناعية منخفضة الكالسيوم

تعميم المياه

المادة المعلقة: 10 ملغ / لتر كحد أقصى ؛

حجم ثقب حزام شبكة المرشح: 0.3 مم كحد أقصى ؛

درجة حرارة المدخل: (حد أقصى) 30 درجة مئوية (في الصيف)

درجة حرارة المدخل: (دقيقة) 5 ℃ (في الشتاء)

فرق درجة الحرارة: 10 ℃

ضغط المدخل: 0.2 ميجا باسكال ؛

أقصى استهلاك للمياه: حوالي 30 م 3 / ساعة (استخدام متداول)

6.4 المعدات التكميلية (المقدمة من المشتري)

عادة ما يتم تركيب خزان الماء المبرد وبرج التبريد

خارج الورشة

ولكن بالقرب من خط الإنتاج.قدرة طاقة التبريد

يجب أن يكون 30 م³/ ح.

7. المواصفات الفنية لكلوحدة

آلة شحن الحزام المغناطيسي

تتكون آلة الشحن من نظام النقل بالحزام المغناطيسي ،

الإطار والحزام المغناطيسي ونظام القيادة.هيكل الآلة مصنوع

من ألواح الصلب والصلب المقطعية.

1 سلسلة وعجلة ضرس: P = 25.4 مم ، مجموعة واحدة ؛

2 ترس تخفيض ، 0.55kw ، 1 مجموعة

3 حزام مغناطيسي: 500 * 3450 * 1/2 مم (SUS304) قطعة واحدة

4 فولاذ مغناطيسي قوي القوة: 28 * 26 * 12 1 مجموعة ؛

5 محرك اهتزاز: 250 واط ، مجموعة واحدة ؛

8.Mesh حزام نوع آلة التنظيف المسبق

آلة تنظيف الحزام الشبكي من النوع الغاطس.لديها 3

أماكن العمل وهي الغمر والتنظيف بالماء والصابون

النفث والتجفيف بالهواء القوي.آلة الشحن مجهزة بـ

فوهة القوة القوية.ويحيط به فصل ماء واحد للزيت

خزان وخزان واحد لجمع الزيت.يمكن استخدام الزيت الذي تم جمعه.

• جسم الخزان

هيكل خزان التنظيف مصنوع من ألواح فولاذية وقطاعات

الفولاذ الملحوم معًا.

• جهاز قيادة الحزام الشبكي

حزام شبكي: 500 مللي متر 1 قطعة ؛

سلسلة وعجلة ضرس: P = 50.8 مم ، مجموعة واحدة ؛

ترس التخفيض: 0.37kW ، 1 مجموعة ؛

• حجم خزان التنظيف: 1500 لتر ؛
• مضخة نفث التنظيف: 2.2kW d = 50mm 1 مجموعة ؛
• جهاز التسخين: 380V / 4kW ، 6 قطع ، 24KW في المجموع ؛
• خزان فصل الزيت والماء

فاصل الزيت والماء ، 1 مجموعة ؛

مضخة سائلة ، 0.37 كيلو واط ، مجموعة واحدة ؛

محرك تروس ، 0.10kW 1 مجموعة ؛

• مروحة تجفيف عند المخرج ، مجموعة واحدة ؛
• تحكم في درجة الحرارة ، هانيويل ، مجموعة واحدة ؛

المقاوم الحراري ، PT100 ، قطعة واحدة ؛

• جهاز كشف القيادة ، مجموعة Omron 1 ؛
• حامي الحمولة الزائدة ، 1 مجموعة ؛

9. فرن التبريد بالحزام الشبكي　

فرن التبريد هو الجزء الرئيسي لخط الإنتاج.إنها

يتكون من غلاف الفرن ، حامل الماكينة الأمامي ، الحفاظ على الحرارة

المواد وجهاز التسخين وجهاز التحكم في درجة الحرارة والجو

جهاز العرض.

9.1 المعلمات الرئيسية:

عرض حزام شبكة: 500mm

طول منطقة العمل: 5000 مم

طول المدخل: 2000 مم

طول منطقة التسخين المسبق: 1100mm

التحكم في درجة الحرارة: تحكم PID رباعي المناطق ؛

الطاقة المقدرة: 150KW ؛

توحيد درجة حرارة الفرن: ≤ ± 5 ℃ توحيد درجة الحرارة لـ

نفس القسم: ≤ ± 3 ℃ ؛ارتفاع درجة حرارة الجدار الخارجي للفرن: ≤50 ℃

دقة التحكم في درجة الحرارة: ± 1 ℃ ؛

دقة التحكم في إمكانات الكربون: ≤ ± 0.05٪ C ، نطاق القياس: 0-1.5٪ C ؛
