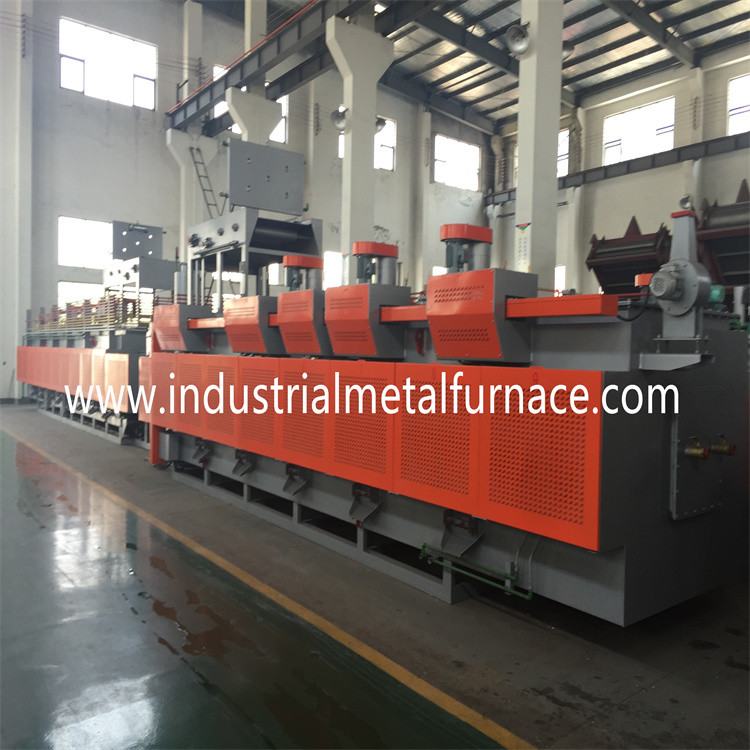

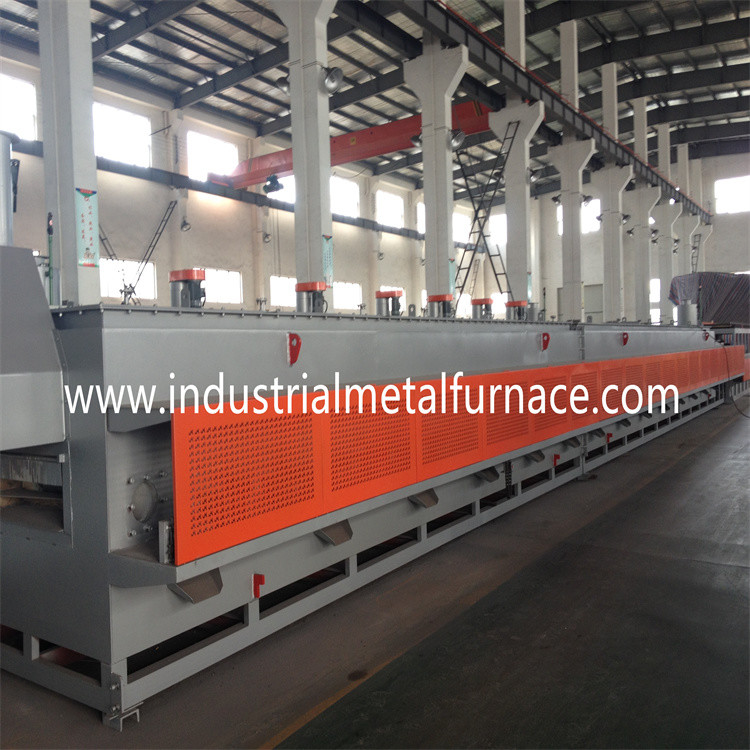

أسطوانة دعم كهربائية رائعة عالية الجودة
نوع الحزام الشبكي للفرن تقسية التبريد
1. المتطلبات الأساسية
1.1 المنتج: برغي ، برغي جدار فولاذي.
1.2 العملية: الكربنة ، النيترة الكربونية ، التبريد اللامع والتلطيف ؛
1.3 الإنتاجية: التبريد: 150-250 كجم / ساعة ؛
2. المواصفات
وفقًا لمتطلبات المشتري ، نوصي عملائنا
لإختيار500 * 6000 ممدعم الأسطوانة نوع حزام شبكة فرن كهربائي.
3. المعلمات الأساسية لخط الإنتاج
|
3.1 إجمالي قوة التحميل: 316kw ؛الطاقة العادية: 150-200kw ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛ 3.2 الطول الإجمالي: حوالي 26.6 م ؛ 3.3 الوزن الإجمالي: 32000 كجم ؛ |
4. مقدمة عامة للمعدات والميزات الرئيسية
1. مقدمة عامة
1.1 يجمع الفرن من نوع الحزام بين التقنيات المتقدمة من
تايوان.يتم استيراد أجزائه الرئيسية من الخارج.
1.2 يتكون خط الإنتاج من فرن التبريد الأسطواني الداعم ،
خزان التبريد ، حامل إزالة الزيت ، آلة التنظيف اللاحقة ، الأسطوانة الداعمة
فرن تقسية حزام الشبكة ، ونظام التحكم الكهربائي.
2. الميزات:
2.1 لتلبية احتياجات الإنتاج لأجزاء التثبيت ، يستخدم الفرن
تكنولوجيا تايوان ، ويحسن تأثيرها الموفر للطاقة في مجال
صهر بطانة.
2.2 فرن نوع الحزام يستخدم تسخين الجهد المنخفض من خلال المحول
لإطالة عمر خدمة أنابيب التدفئة.
2.3 حزام الشبكة مدعوم ببكرات دعم متزامنة
الحركة بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.
2.4 يتم دعم البكرات بواسطة محمل مختوم خاص عالي الضغط.
2.5 تم تصميم الحزام الشبكي بجهاز إنذار النقل غير الطبيعي إلى
ضمان الحركة المستقرة للحزام الشبكي.
2.6 جو بالتنقيط في فرن الحزام الشبكي
يتم تغويزها بواسطة جهاز تغويز ثم يتم إرسالها إلى الفرن.
يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر
بواسطة مسبار الأكسجين.
/
5. مواصفات المعدات
|
1. درجة حرارة العمل: فرن التسقية: 800 920 ℃ ؛خزان التبريد ، 60 80 ؛بعد التنظيف الآلة: 40 60 ℃ ؛فرن التقسية: 200 450 ℃ ؛ إنتاجية التسقية: 150-250 كجم / ساعة (متفاوتة حسب حجم قطعة العمل والوزن ، طريقة التراص ، والظروف الأخرى ذات الصلة) جو الفرن فرن التسقية: ميثانول + بروبان + أمونيا فرن التقسية: الهواء فرن التبريد نوع الحزام الشبكي عرض حزام الشبكة: 500 مم طول المدخل: 2000 مم طول حزام التسخين: 1500 مم طول منطقة العمل: 6000mm الارتفاع الفعال: 100 مم تبريد خزان الزيت عرض حزام شبكة: 800mm عمق خزان الزيت: 2000 مم طول خزان الزيت: 4200 مم حجم الخزان: 10 م3 آلة ما بعد التنظيف عرض حزام شبكة: 800mm الطول الفعال: 2400 مم حجم الخزان: 2 م3 فرن تقسية حزام الشبكة الارتفاع الفعال: 100 مم عرض حزام شبكة: 800mm طول منطقة التسخين: 6000 مم |
6. المواصفات الفنية لكل وحدة
فرن التبريد بالحزام الشبكي
فرن التسقية هو الجزء الرئيسي لخط إنتاج فرن الحزام الشبكي
وهي تتألف من غلاف الفرن ، وحامل الآلة الأمامي ، ومواد الحفاظ على الحرارة ،
جهاز التسخين وجهاز التحكم في درجة الحرارة وجهاز تزويد الغلاف الجوي.
المؤشرات الرئيسية:
عرض حزام شبكة: 500mm
طول منطقة العمل: 6000mm
طول المدخل: 2000 مم
طول منطقة التسخين المسبق: 1500mm
التحكم في درجة الحرارة: تحكم PID رباعي المناطق ؛
الطاقة المقدرة: 160KW
توحيد درجة حرارة الفرن: ≤ ± 5 ℃ توحيد درجة الحرارة لـ
نفس القسم: ≤ ± 3 ℃ ؛ارتفاع درجة حرارة الجدار الخارجي للفرن: ≤50 ℃
جهاز قيادة الحزام الشبكي
2.1 يتم نقل الأجزاء عبر الحزام الشبكي.
2.2 يتم دعم الحزام الشبكي بواسطة بكرات الدعم
حركة متزامنة.الحزام الشبكي من النوع الذي يتم تحريكه من الأمام ،
وبالتالي تتحمل أقل قوة شد عند درجة حرارة عالية.
2.3 سرعة قيادة الحزام الشبكي: 50 220mm / min ، التحكم في العاكس ؛
2.4 حزام شبكي: 500 * 22000 * 1.8 / 2.3 مم ؛1 قطعة؛
2.5 بكرات دعم
بكرات التسخين العلوية ، ￠ 50 مم SUS304 5 قطع ؛
بكرات سفلية للتسخين المسبق ، ￠ 87 مم SUS304 3 قطع ؛
بكرات علوية ، ￠ 50 مم SUS310 19 قطعة
بكرات سفلية ، 87 مم SUS310 7 قطع
بكرة القيادة الخلفية ، ￠ 203 مم SUS310 قطعة واحدة
محامل ، 68 مجموعات UCFL207
2.6 سلسلة وعجلة ضرس ، P = 19.05 مم ، مجموعة واحدة
2.7 مخفض ، 0.75 كيلو واط 1 مجموعة ؛
2.8 العاكس ، ميتسوبيشي ، 1 مجموعة ؛
2.9 جهاز كشف قيادة الحزام الشبكي ، مجموعة Omron 1
3. مواد الحفاظ على الحرارة
3.1 جدار السقف الداخلي مبطن بـ 1400 سيليكات ذات درجة حرارة عالية
بطانية ألومنيوم + 1260 سيليكات ألومنيوم سيرا.مادة البطانة
تم إصلاحه بقضبان ￠ 8 مم وأجزاء التثبيت SUS310.
3.2 الجدران الجانبية فرن حزام شبكة المقاومة الكهربائية
تصطف مع طوب Isolite المضاد للكربنة ،
طوب حفظ الحرارة وألواح حفظ الحرارة.بطانة
سمك 395 مم.
3.3 اللاصق الحراري هو علامة تجارية مشهورة محليًا.لديها
خصائص تأثير الترابط الأقوى عند درجة حرارة أعلى.
4. جهاز التسخين: أنابيب الإشعاع الحراري الكهربائي.
4.1 يتم تثبيت أنابيب التدفئة الكهربائية في الجدار العلوي والسفلي
من الموقد.يعمل نظام التدفئة مع مصدر طاقة منخفض الجهد ،
ولا يلزم إيقاف الفرن عند استبدال أنابيب التسخين.
4.2 أنابيب الإشعاع الحراري الكهربائي ، 36 مجموعة ؛
أ) الأنبوب الخارجي: ￠ 122 * 1325 * 4 مم (SUS310S) ، 36 قطعة ؛
ب) قلب أنبوب التسخين: OCr21Al6Nb ، 36 قطعة ؛
ج) أجزاء العزل (اكسيد الالمونيوم): 36 قطعة ؛
4.4 يتم تعيين كل منطقة بمحول مستقل.الإشعاع الحراري
الأنبوب في اتصال متوازي ولا يتداخل مع بعضهما البعض.
تتم صيانة أنابيب الإشعاع الحراري بسهولة.
5. مروحة خلط (محمل NSK مع نظام تبريد مائي) ، مجموعتان ؛
دوارات (رمح ودوارات) ، قطعتان ؛
تحمل ، NSK ، 4 مجموعات ؛
المحرك ، 1.5kw ، مجموعتان ؛
6. جهاز دخان العادم (إزالة وحرق دخان الفرن
وخزان الزيت)
مضخة هواء ، 250 واط ، مجموعة واحدة
لوحة حماية العزل الحراري لتبريد الماء على جانب التحميل من
حامل أمامي ، قطعة واحدة ؛
باب الفرن
أ) باب الفرن المتحرك عند فوهة الفرن ، مجموعة واحدة ؛
ب) باب ستارة ناعم داخل الفرن ، 4 قطع ؛
9. ثقب إزالة الغبار ، 12 قطعة.
تم وضع فتحات الغبار في الجزء السفلي من الجدارين الجانبيين للتسخين المسبق
وقسم التدفئة.يتم سد فتحة الغبار بسدادة مصنوعة من الحرارة
الألياف الحافظة ولوحة الغلاف.يتم إصلاح القابس بواسطة آلية الرافعة ،
ومن السهل إزالتها.
10 تم تجهيز باب فرن الحزام الناقل أيضًا بستارة حريق واحدة
لتسخين التنظيف السائل في خزان التنظيف.
11 جهاز تزويد الغلاف الجوي
إمداد الغلاف الجوي: نوع بالتنقيط: ميثانول + بروبان + أمونيا ؛
11.1 التحكم في الغلاف الجوي:
مسبار الأكسجين ، ماراثون ، الولايات المتحدة الأمريكية ، قطعة واحدة ؛
جهاز التحكم بإمكانية الكربون ، Eurotherm ، مجموعة واحدة ؛
صمام متناسب ، بوركيت ، ألمانيا ، قطعة واحدة ؛
مقياس تدفق الميثانول ، 4 مجموعات ؛
مقياس تدفق الأمونيا ، 1 مجموعة ؛
مقياس تدفق البروبان ، 4 مجموعات ؛
مقياس تدفق الهواء المرجعي ، مجموعتان
مضخة هواء ، 8 واط ، مجموعتان
أمان
كلا الجدارين الجانبيين لقسم التسخين والتسخين
محمية من خلال لوحة الغطاء المثقبة.
13 جهاز قيادة بحزام شبكي ، Omron ، مجموعة واحدة ؛
