دعم الأسطوانة الغاز المعالجة الحرارية شبكة فرن الحزام الكربنة

تلطيف السحابات

1.متطلبات المشتري

1.1 المنتج: أدوات يدوية.

1.2 العملية: التبريد والتلطيف اللامع ؛

1.3 الإنتاجية: التبريد: 250-350 كجم / ساعة ؛

2. المواصفات

وفقًا لمتطلبات المشتري ، نوصي عملائنا

لاختيار 600 * 6000 مم دعم الأسطوانة نوع فرن حزام شبكة الغاز.

3. مقدمة عامة للمعدات والميزات الرئيسية

1 مقدمة عامة

1.1 فرن المعالجة الحرارية يجمع بين التقنيات المتقدمة

من تايوان.يتم استيراد أجزائه الرئيسية من الخارج.

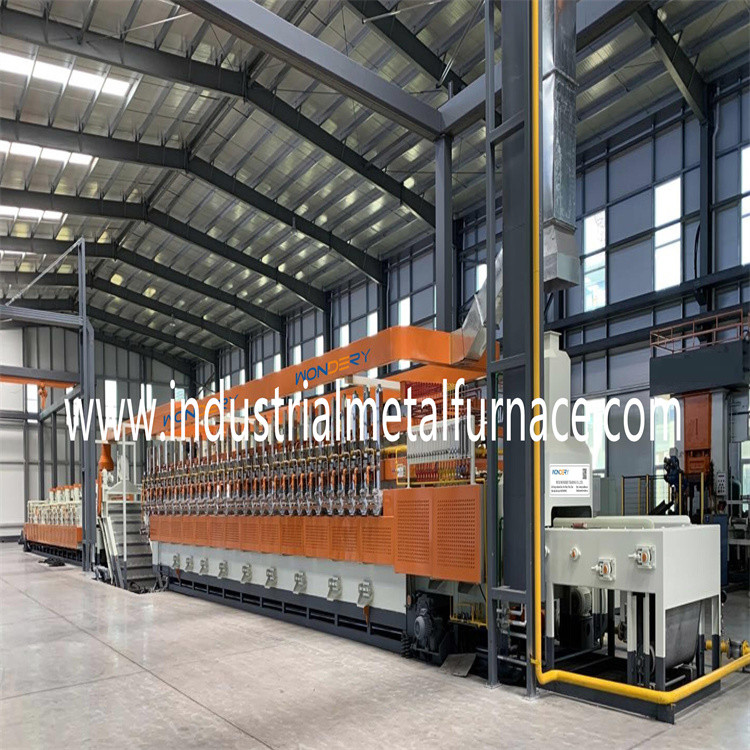

1.2 يتكون خط الإنتاج من حزام شبكة أسطواني داعم

فرن التسقية ، خزان التبريد ، حامل إزالة الزيت ، التنظيف اللاحق

آلة ، ودعم فرن تقسية حزام شبكة الأسطوانة ، والكهربائية

نظام التحكم.

2-الميزات:

2.1 لتلبية احتياجات الإنتاج من أجزاء التثبيت ، المعالجة الحرارية

يوظف الفرنتكنولوجيا تايوان ، ويحسن توفير الطاقة

تأثير في مجالصهر بطانة.

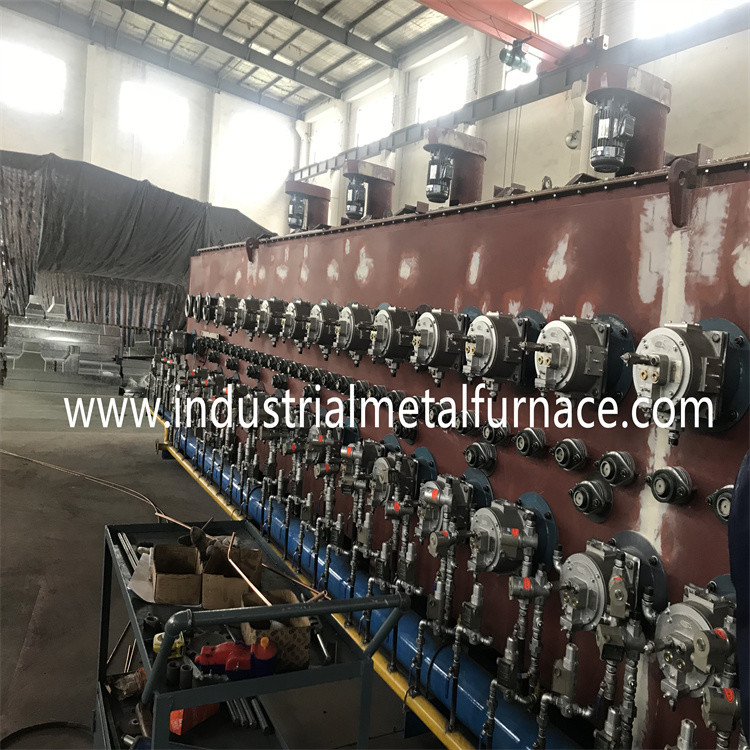

2.2 يتم تسخين فرن ناقل الحزام الشبكي للتبريد والتلطيف عن طريق الطبيعي

الغاز الذي يوفر الطاقة وتكلفة أقل وكفاءة أعلى.

2.3 حزام الشبكة مدعوم ببكرات دعم متزامنة

الحركة بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.

2.4 يتم دعم البكرات بواسطة محمل مختوم خاص عالي الضغط.

2.5 الحزام الشبكي مصمم بجهاز إنذار النقل غير الطبيعي

لضمان الحركة المستقرة للحزام الشبكي.

2.6 الغلاف الجوي بالتنقيط يتغويز بواسطة جهاز تغويز ثم يتم إرساله إلى

فرن.يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر بواسطة

مسبار الأكسجين.

2.7 يعود الحزام الشبكي الساخن إلى مدخل الفرن و

يسخن الأجزاء الباردة ، مما يوفر الطاقة بشكل كبير.

3. المعلمات الأساسية لخط الإنتاج

3.1 يتكون فرن الحزام الناقل من فرن التبريد بالحزام الشبكي ،

خزان التبريد ، حامل إزالة الزيت ، آلة ما بعد التنظيف ، فرن التقسية بالناقل ؛

3.2 طاقة التحميل الإجمالية: حوالي 70KW (كهرباء) ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛

720 كيلو واط (غاز طبيعي) ؛

3.3 الوزن الإجمالي: حوالي 35000 كجم ؛

3.4 الطول الإجمالي: حوالي 28500 مم ؛

4. مواصفات المعدات

1 درجة حرارة العمل:

3 جو الفرن

5. استهلاك الطاقة والطاقة لخط الإنتاج

5.1 الطاقة

طاقة التسخين: 380V ± 10٪ ، 3 مراحل ، AC ، 50HZ ؛

نظام القياس والتحكم: 220 فولت ± 10٪ ، 50 هرتز ；

نظام التدفئة: حوالي 48 كيلو واط ；

قوة نظام القيادة ومواقع الاستهلاك الأخرى: حوالي 30 كيلو وات ；

إمداد الطاقة للخط بأكمله: حوالي 78 كيلو وات ；

استهلاك الطاقة في العمل العادي: حوالي 25 كيلو واط ；

5.2 استهلاك الغاز الطبيعي

فرن التسقية: 600KW ؛

فرن التقسية: 400KW ؛

إجمالي استهلاك الغاز الطبيعي: 1000 كيلو وات ؛

5.3 معلمات أنابيب مدخل الغلاف الجوي

أنبوب مدخل الميثانول: 3-5 لتر / ساعة ؛≥0.04 ميجا باسكال ؛

أنبوب مدخل البروبان: التحكم الآلي مع العرض ≤500L / h ؛ضغط الإمداد ≥0.04Mpa ؛

5.4 مياه التبريد

جودة المياه: وفقًا لمعيار الدولة للمياه المتداولة الصناعية منخفضة الكالسيوم ؛

المادة المعلقة: 10 ملغ / لتر كحد أقصى ؛

حجم ثقب حزام شبكة المرشح: 0.3 مم كحد أقصى ؛

درجة حرارة المدخل: (حد أقصى) 30 درجة مئوية (في الصيف)

درجة حرارة المدخل: (دقيقة) 5 ℃ (في الشتاء)

فرق درجة الحرارة: 10 ℃

ضغط المدخل: 0.2 ميجا باسكال ؛

أقصى استهلاك للمياه: حوالي 50 م 3 / ساعة (الاستخدام المتداول) ؛

5.5 المعدات التكميلية (المقدمة من المشتري)

عادة ما يكون خزان الماء المبرد وبرج التبريد

مثبتة خارج الورشة ؛

ولكن بالقرب من خط الإنتاج.قدرة طاقة التبريد

يجب أن يكون 60 م³/ ح.

6. التحكم الكهربائي المحوسب

خزانة التحكم الكهربائية (الأسلاك الجماعية)

خزانة التحكم الكهربائية ، 1000 * 700 * 2000 مم ، 3 قطع ؛

تتم إدارة عملية الإنتاج بأكملها بواسطة الكمبيوتر

ويراقب بواسطة نظام PLC.

نظام التحكم في فرن الحزام المستمر

لديه مراقبة وإدارة في الوقت الحقيقي

والتحكم في درجة الحرارة ونظام القيادة والمحركات ونظام التدفئة والسلامة.

يتكون نظام التحكم في التسخين لفرن الحزام الشبكي من أ

مقياس درجة الحرارة و PLC ، والذي يدرك التوازي

تشابك نبض الموقد

اشتعال.
