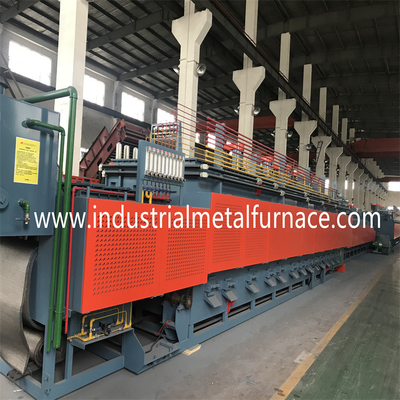

فرن الحزام الشبكي الكهربائي للأسطوانة الداعمة للمثبتات
1.متطلبات المشتري
1.1 المنتج: المسمار الذاتي التنصت.
1.2 العملية: الكربنة ، نيترة الكربوهيدرات ، والتلطيف ،
عمق العلبة: ≤0.15 مم ؛
1.3 إنتاجية: حوالي 350 كجم / ساعة كربنة ؛
2. المواصفات
وفقًا لمتطلبات المشتري ، نوصي عملائنا بـ
يختار600 *8000 ملمدعم الأسطوانة نوع حزام شبكة فرن كهربائي.
3. الميزات الرئيسية
3.1 لتلبية احتياجات الإنتاج لأجزاء التثبيت ، ناقل الحزام الشبكي
يوظف الفرنتكنولوجيا تايوان ، ويحسن تأثيرها الموفر للطاقة في
منطقةصهر بطانة.
3.2 يستخدم خط الإنتاج تسخينًا منخفض الجهد من خلال المحول
لإطالة عمر خدمة أنابيب التدفئة.
3.3 يتم دعم الحزام الشبكي بواسطة بكرات دعم متزامنة
الحركة بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.
3.4 يتم دعم البكرات بواسطة محمل مختوم خاص عالي الضغط.
3.5 تم تصميم الحزام الشبكي بجهاز إنذار النقل غير الطبيعي إلى
ضمان الحركة المستقرة للحزام الشبكي.
3.6 يتم تغويز الغلاف الجوي بالتنقيط بواسطة جهاز تغويز ثم يتم إرساله إلى الفرن.
يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر بواسطة مسبار الأكسجين.
3.7 يعود الحزام الشبكي الساخن إلى مدخل الفرن ويسخن مسبقًا
الأجزاء الباردة مما يوفر الطاقة بشكل كبير.
3.المعلمات الأساسية لخط الإنتاج
3.1 طاقة التحميل الإجمالية: 500kw ؛الطاقة العادية: 350kw ؛مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛ 3.2 الطول الإجمالي: حوالي 39 م ؛ 3.3 الوزن الإجمالي: حوالي 50000 كجم ؛ |
4.مواصفات المعدات
4.1 آلة الشحن
عرض حزام شبكة: 700mm
4.2 آلة التنظيف المسبق
عرض حزام شبكة: 600mm
الطول الفعال: 2400 مم
حجم الخزان: 2 م3
4.3 فرن التبريد من نوع الحزام الشبكي
عرض حزام الشبكة: 600 مم
طول المدخل: 2000 مم
طول حزام التسخين: 1500 مم
طول منطقة العمل: 8000 مم
الارتفاع الفعال: 100 مم
4.4 تبريد خزان الزيت
عرض حزام شبكة: 1000 مم
عمق خزان الزيت: 2000 مم
طول خزان الزيت: 4200 مم
حجم الخزان: 12 م3
4.5 حامل إزالة الزيت
عرض حزام شبكة: 800mm
4.6 آلة ما بعد التنظيف
عرض حزام شبكة: 800mm
الطول الفعال: 2800 مم
حجم الخزان: 2 م3
4.7 فرن تقسية الحزام الشبكي
الارتفاع الفعال: 130 ملم
عرض حزام شبكة: 850mm
طول منطقة التسخين: 8000 مم
5.المواصفات الفنية لكلوحدة
آلة الشحن
تتكون آلة الشحن من حزام ناقل مغناطيسي
النظام والإطار والحزام المغناطيسي ونظام القيادة.الآلة
الإطار مصنوع من ألواح الصلب والصلب المقطعية.
1 ترس تخفيض ، 0.55kw ، 1 مجموعة
2 حزام مغناطيسي: 700 * 340 * 1/2 مم (SUS304) قطعة واحدة
3 فولاذ مغناطيسي قوي القوة: 28 * 26 * 12 1 مجموعة ؛
4 محرك اهتزاز: 250 واط ، مجموعة واحدة ؛
5 سرعة حزام مغناطيسي: 80-450 دقيقة / مم (تحويل التردد) ، مجموعة واحدة ؛
آلة التنظيف المسبق من نوع الحزام الشبكي
آلة تنظيف الحزام الشبكي من النوع الغاطس.لديها 3
أماكن العمل وهي الغمر والتنظيف بالماء والصابون
النفث والتجفيف بالهواء القوي.آلة الشحن مجهزة
مع فوهة القوة القوية.ويحيط به زيت ماء واحد
خزان فصل وخزان واحد لتجميع الزيت.جمع الزيت
يمكن ان تستعمل.
جسم الخزان
هيكل خزان التنظيف مصنوع من ألواح فولاذية وقطاعات
الفولاذ الملحوم معًا.يتكون جسم الخزان من مقطعي
ألواح الصلب والصلب.
2 جهاز قيادة حزام شبكي
حزام شبكي: 600 * 16500 * 1.6 / 2.5 مللي متر ، SUS201 ، قطعة واحدة ؛
عجلة سلسلة وضرس العجلة المسننة: P = 76.2 مم ، مجموعة واحدة ؛
ترس التخفيض: 0.75kW ، 1 مجموعة ؛
3 حجم خزان التنظيف: 2000 لتر ؛
4 مضخة نفاثة للتنظيف: 2.2kW 1 مجموعة ؛
فوهة نحاسية ، عدة ؛
مقياس الضغط ، 0-0.5Mpa 1 مجموعة ؛
5 أجهزة تسخين: 380V / 4kW ، 6 قطع ، 24KW في المجموع ؛
6 خزان فصل الزيت والماء
فاصل الزيت والماء ، 1 مجموعة ؛
محرك تروس ، 0.10kW 1 مجموعة ؛
7 مروحة تجفيف عند المخرج ، مجموعة واحدة ؛
8 تحكم في درجة الحرارة ، 1 مجموعة ؛
المقاوم الحراري ، PT100 ، قطعة واحدة ؛
9 جهاز كشف القيادة ، Omron ، 1 مجموعة ؛
10 صمام سائل د = 15 قطعة واحدة ؛
11 حامي الزائد ، 1 مجموعة ؛
12 مروحة ضغط عالي ، مجموعة واحدة ؛
فرن التبريد بالحزام الشبكي
فرن التبريد هو الجزء الرئيسي لخط الإنتاج.
وهي تتألف من غلاف الفرن ، وحامل الماكينة الأمامي ، والحفاظ على الحرارة
المواد وجهاز التسخين وجهاز التحكم في درجة الحرارة والجو
جهاز العرض.
1 المعلمات الرئيسية:
عرض حزام شبكة: 600mm
طول منطقة العمل: 8000 مم
طول المدخل: 2000 مم
طول منطقة التسخين المسبق: 1500mm
التحكم في درجة الحرارة: تحكم PID من 5 مناطق ؛
الطاقة المقدرة: 225KW ؛1شارعالمنطقة: 90KW ، 2اختصار الثانيالمنطقة: 45kw ؛3بحث وتطويرالمنطقة: 30kw ؛
4العاشرالمنطقة: 30kw ؛5العاشرالمنطقة: 30kw.
درجة حرارة العمل: 800-920 درجة مئوية
توحيد درجة حرارة الفرن: ≤ ± 5 ℃ توحيد درجة الحرارة لنفس القسم: ≤ ± 3 ℃ ؛ارتفاع درجة حرارة الجدار الخارجي للفرن: ≤50 ℃.
غلاف الفرن: مصنوع من الفولاذ المقطعي والصفائح الفولاذية.
2 جهاز قيادة حزام شبكي
2.1 يتم نقل الأجزاء عبر الحزام الشبكي.
2.2 يتم دعم الحزام الشبكي بواسطة بكرات دعم متزامنة
حركة.الحزام الشبكي من النوع الذي يتم تحريكه من الأمام ، وبالتالي يكون الدببة
الحد الأدنى من قوة الشد عند درجة حرارة عالية.
2.3 سرعة قيادة الحزام الشبكي: 50 220mm / min ، التحكم في العاكس ؛
2.4 حزام شبكي: 600 * 22000 * 2/3 مم ؛1 قطعة؛
2.5 بكرات دعم
الأسطوانات العلوية للتسخين المسبق ، 5 قطع SUS304S ؛
بكرات سفلية للتسخين المسبق ، 3 قطع SUS304S ؛
بكرات علوية ، SUS310S 26 قطعة
بكرات سفلية ، 9 قطع SUS310S
بكرة القيادة الخلفية ، SUS310S 1 قطعة
2.6 سلسلة وعجلة ضرس ، P = 25.4 مم ، مجموعة واحدة
2.7 مخفض ، 0.75 كيلو واط 1 مجموعة ؛
2.8 تحمل ، UCFL207 (NSK) ، 86 مجموعة ؛
2.9 جهاز كشف قيادة حزام شبكي ، 1 مجموعة ؛
3 مواد الحفاظ على الحرارة
3.1 السقف: بطانية الألومنيوم سيرا ، Qiqiang ، سوتشو ؛
3.2 الجدران الجانبية: الجدران Isolite مبطنة بالطوب Isolite المضاد للكربنة ،
طوب حفظ الحرارة وألواح حفظ الحرارة.
3.3 المادة اللاصقة المقاومة للحرارة هي P-150 (ماركة يابانية).لديها
خصائص تأثير الترابط الأقوى عند درجة حرارة أعلى.
4 جهاز تسخين: أنابيب إشعاع حراري كهربائي.
4.1 يتم تثبيت أنابيب التدفئة الكهربائية في الجدار العلوي والسفلي
من الموقد.يعمل نظام التدفئة مع مصدر طاقة منخفض الجهد ،
ولا يلزم إيقاف الفرن عند استبدال أنابيب التسخين.
4.2 أنابيب إشعاع حراري كهربائي ، 45 مجموعة ؛
أ) الأنبوب الخارجي: ¢ 122 * 1420 * 4 مم (SUS310S) ، 45 قطعة ؛
ب) قلب أنبوب التسخين: OCr21Al6Nb ، 45 قطعة ؛
ج) أجزاء العزل (اكسيد الالمونيوم): 45 قطعة ؛
4.3 زوجان حراريان نوع WRN130 K ، 5 قطع ؛
4.4 يتم تعيين كل منطقة بمحول مستقل.الإشعاع الحراري
الأنبوب في اتصال متوازي ولا يتداخل مع بعضهما البعض.
تتم صيانة أنابيب الإشعاع الحراري بسهولة.
مروحة الخلط (مع نظام تبريد الماء) ، 3 مجموعات ؛
دوارات (رمح ودوارات) ، 3 قطع ؛
المحرك ، 1.5kw ، 3 مجموعات ؛
6 جهاز دخان العادم (إزالة وحرق
دخان الفرن وخزان الزيت)
مضخة هواء ، 250 واط ، مجموعة واحدة
7 لوح حماية عازل للحرارة للتبريد بالماء عند التحميل
جانب الحامل الأمامي ، قطعة واحدة ؛
8 باب الفرن
أ) باب الفرن المتحرك عند فوهة الفرن ، مجموعة واحدة ؛
ب) باب ستارة ناعم داخل الفرن ، 3 قطع ؛
9 فتحات لإزالة الغبار ، 16 قطعة ؛
تم تعيين فتحات الغبار في الجزء السفلي من الجدارين الجانبيين
قسم التسخين والتسخين.ثقب الغبار مسدود
سدادة مصنوعة من ألياف الحفاظ على الحرارة ولوحة الغطاء.ال
يتم إصلاح القابس بواسطة آلية الرافعة ، ويسهل إزالته.
10 تم تجهيز باب الفرن أيضًا بستارة نار واحدة لتسخين الفرن
سائل التنظيف في خزان التنظيف.

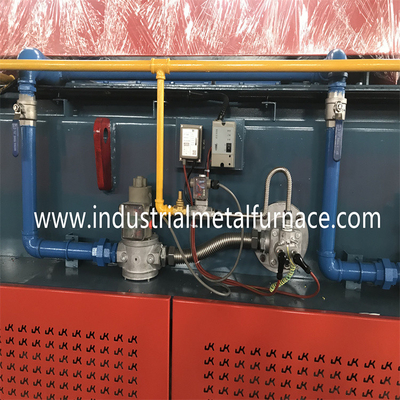

11 جهاز تزويد الغلاف الجوي
إمداد الغلاف الجوي: نوع بالتنقيط: ميثانول + بروبان + أمونيا ؛
11.1 التحكم في الغلاف الجوي:
مسبار الأكسجين ، ماراثون ، الولايات المتحدة الأمريكية ، قطعة واحدة ؛
صمام مغناطيسي ، بوركيت ، ألمانيا ، قطعة واحدة ؛
مقياس تدفق الميثانول ، 4 مجموعات ؛
مقياس تدفق الأمونيا ، 1 مجموعة ؛
مقياس تدفق البروبان ، 3 مجموعات ؛
مقياس تدفق الهواء المرجعي ، مجموعتان
مضخة هواء ، 8 واط ، مجموعتان
أمان
كلا الجدارين الجانبيين لقسم التسخين والتسخين
محمية من خلال لوحة الغطاء المثقبة.
13 جهاز قيادة بحزام شبكي ، Omron ، مجموعة واحدة ؛
