750 كجم لكل ساعة أسطوانة دعم مستمرة

فرن الحزام الشبكي للغاز لمشابك البراغي والصواميل

1.متطلبات المشتري

1.1 المنتج: مسامير التثبيت ، المكسرات.

1.2 العملية: الكربنة ، التبريد ، التقسية ؛

1.3 إنتاجية: التبريد: 500-750kg / h ؛

2. المواصفات

وفقًا لمتطلبات المشتري ، نوصي بملء

يختار العميل 800 * 8000 * 10 مم نوع أسطوانة دعم الغاز

فرن الحزام الشبكي.

3. مقدمة عامة للمعدات والميزات الرئيسية

1 مقدمة عامة

1.1 يجمع خط فرن المعالجة الحرارية بين المتقدمين

تقنيات من تايوان.يتم استيراد أجزائه الرئيسية

من الخارج.

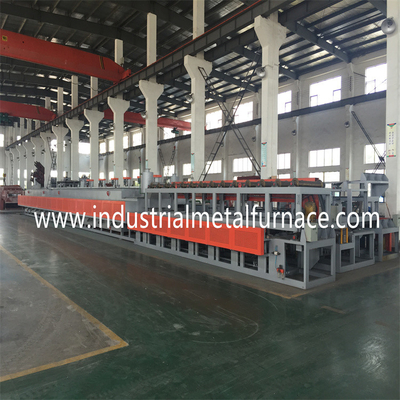

1.2 يتكون الفرن من نوع الحزام من شبكة أسطوانية داعمة

فرن التبريد بالحزام ، خزان التبريد ، حامل إزالة الزيت ،

آلة ما بعد التنظيف ، ودعم تقسية حزام شبكة الأسطوانة

الفرن ونظام التحكم الكهربائي.

سمات:

2.1 لتلبية احتياجات الإنتاج من قطع التثبيت ، الفرن

توظف تكنولوجيا تايوان ، وتحسن تأثيرها الموفر للطاقة

في مجال البطانة المقاومة للحرارة.

2.2 يتم تسخين فرن التبريد المستمر وفرن التقسية بواسطة

الغاز الطبيعي الذي يوفر الطاقة وتكلفة أقل وكفاءة أعلى.

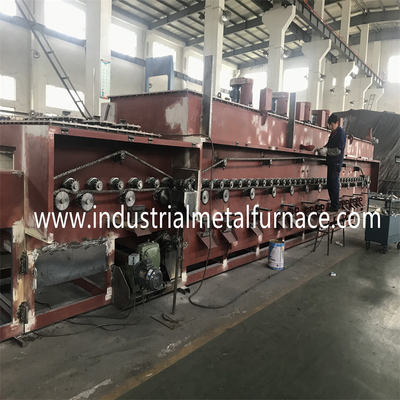

2.3 حزام الشبكة مدعوم ببكرات دعم متزامنة

الحركة بحيث يتحمل الحزام الشبكي الحد الأدنى من التوتر.

2.4 يتم دعم البكرات بواسطة محمل مختوم خاص عالي الضغط.

2.5 إن الحزام الشبكي الناقل مصمم مع إنذار النقل غير الطبيعي

جهاز لضمان الحركة المستقرة للحزام الشبكي.

2.6 الغلاف الجوي بالتنقيط يتغويز بواسطة جهاز تغويز ثم يتم إرساله إلى

الفرن.يتم مراقبة الغلاف الجوي والتحكم فيه بشكل مستمر

بواسطة مسبار الأكسجين.

2.7 يعود الحزام الشبكي الساخن إلى مدخل الفرن

ويسخن الأجزاء الباردة ، مما يوفر الطاقة بشكل كبير.

4. المعلمات الأساسية لخط الإنتاج

4.1z إجمالي طاقة التحميل: حوالي 228KW (كهرباء) ؛

مزود الطاقة 3 مراحل ، 380 فولت ، 50 هرتز ؛

1500KW (غاز طبيعي) ؛

5- أبعاد كل وحدة

5.1 آلة الشحن

عرض حزام شبكة: 900mm ؛

5.2 آلة التنظيف المسبق

عرض حزام شبكة: 800mm ؛

5.3 فرن التبريد المستمر

عرض حزام شبكة: 800mm ؛

طول منطقة المدخل: 2000 مم ؛

طول منطقة التسخين المسبق: 1500 مم ؛

طول منطقة العمل: 6000 مم ؛

الطول الفعال: 100 مم ؛

5.4 تبريد خزان الزيت

عرض حزام شبكة: 1200mm ؛

عمق خزان الزيت Quneching: 2000mm ؛

طول خزان الزيت Qunching: 12m³

5.5 حامل إزالة الزيت

عرض حزام شبكة: 1000mm ؛

5.6 آلة ما بعد التنظيف

عرض حزام شبكة: 1000mm ؛

الطول الفعال: 2600 مم ؛

الحجم: 3.5 م³

5.7 فرن التقسية

عرض حزام شبكة: 1000mm ؛

طول منطقة التسخين: 8000 مم ؛

الارتفاع الفعال: 130 مم ؛

5.8 اسوداد tnak

عرض حزام شبكة: 1000mm ؛

5.9 آلة تجفيف

عرض حزام شبكة: 1000mm ؛

5.10 آلة التزييت

عرض حزام شبكة: 1000mm ؛

6. استهلاك الطاقة والطاقة لخط الإنتاج

6.1 الطاقة

طاقة التسخين: 380V ± 10٪ ، 3 مراحل ، AC ، 50HZ ؛

نظام القياس والتحكم: 220V ± 10٪ ، 50HZ ؛

نظام التدفئة: حوالي 165 كيلو واط.

قوة نظام القيادة ومواقع الاستهلاك الأخرى: حوالي 63 كيلو وات ؛

مزود الطاقة للخط بأكمله: حوالي 228 كيلو واط ؛

استهلاك الطاقة في العمل العادي: حوالي 100 كيلو واط ؛

6.2 استهلاك الغاز الطبيعي لفرن نوع الحزام

فرن التسقية: 900KW ؛

فرن التقسية: 600KW ؛

إجمالي استهلاك الغاز الطبيعي: 1500KW ؛

6.3 معلمات أنابيب الهواء الداخل

أنبوب مدخل الميثانول: 4-6 لتر / ساعة ؛≥0.04 ميجا باسكال ؛

أنبوب مدخل البروبان: 1000 لتر / ساعة ، تحكم أوتوماتيكي ؛إمداد

الضغط ≥0.04Mpa ؛

6.4 مياه التبريد

جودة المياه: وفقًا لمعيار الدولة منخفض الكالسيوم

المياه المتداولة الصناعية

المادة المعلقة: 10 ملغ / لتر كحد أقصى ؛

حجم ثقب حزام شبكة المرشح: 0.3 مم كحد أقصى ؛

درجة حرارة المدخل: (حد أقصى) 30 درجة مئوية (في الصيف)

درجة حرارة المدخل: (دقيقة) 5 ℃ (في الشتاء)

فرق درجة الحرارة: 10 ℃

ضغط المدخل: 0.2 ميجا باسكال ؛

أقصى استهلاك للمياه: حوالي 100 م 3 / ساعة ؛

6.5 المعدات التكميلية (المقدمة من المشتري)

عادة ما يتم تركيب خزان الماء المبرد وبرج التبريد

خارج الورشة

ولكن بالقرب من خط الإنتاج.يجب أن تكون قدرة طاقة التبريد

يكون ≥100m3 / ساعة.

التحكم الكهربائي المحوسب

خزانة التحكم الكهربائية (الأسلاك الجماعية)

خزانة التحكم الكهربائية ، 1000 * 700 * 2000 مم ، 4-5 قطع ؛

فرن التقسية والتبريد المستمر بالحزام الشبكي

يدار بواسطة الكمبيوتر ويتم مراقبتها بواسطة نظام Mitsubishi PLC.

نظام التحكم لديه الوقت الحقيقيالمراقبة والإدارة والعملية

التحكم في درجة الحرارة والقيادةالنظام والمحركات ونظام التدفئة ،

والسلامة.فرن التبريد بالحزام الشبكي وتقسية حزام الشبكة

الفرن يتم تسخينها عن طريق الغاز الطبيعي.يتم التحكم فيها بواسطة جهاز التحكم في درجة الحرارة

و PLC لتحقيق الاشتعال النبضي للشعلات في اتصال متوازي.
