كفاءة حرارية عالية وسهولة الصيانة في فرن الألومنيوم
1مقدمة المنتج
فرن الحفاظ الكهربائي من نوع البركة مناسب بشكل رئيسي للحرارة
الحفاظ على محلول المعادن غير الحديدية، ويمكن استخدامها
الحفاظ على الحرارة المركزية لآلات صب الطلاء، الصب الطارد،
صب الجاذبية، صب الدقة وغيرها من العمليات.
2تكوين المعدات
يتكون هذا المنتج من ثلاثة أجزاء: جسم الفرن، عنصر التدفئة
صندوق التحكم الكهربائي الجزء العلوي من صندوق التحكم الكهربائي هو
دائرة التحكم ، والجزء السفلي هو دائرة الطاقة ؛ جسم الفرن
تتكون أساسا من غرفة التغذية، غرفة أخذ المواد،
غرفة التدفئة والعزل، الخ. يتم لحام غلاف الفرن بواسطة
الصلب والصلب الصفيحة، ومختلف المواد الحارقة خفيفة الوزن
في الداخل. تم صب بركة الصهر ككل مع الألومنيوم المقاوم لللصاق
مادة صب لضمان تكوين سبيكة السائل المنصهر.
العناصر الساخنة لقطات الكربون السيليكون والمواد العازلة هي
مثبتة على أعلى الفرن خفيف الوزن، والتي تشع مباشرة
السطح السائل من سبيكة الألومنيوم في بركة الذوبان، مع حرارة عالية
كفاءة وسهولة الصيانة والتنظيف والنقل.
3مزايا وخصائص نوع الفرن
عنصر التدفئة يستخدم عدة قضبان من السيليكون الكربوني منخفضة الطاقة أو
أسلاك المقاومة، التي لديها منطقة إشعاع حرارة كبيرة، وتسخين سريع
سرعة، وتقليل خسارة الأكسدة من السائل الألومنيوم.
نظام التحكم لديه دقة تحكم عالية (في غضون ± 5 درجة مئوية)
درجة حرارة السائل الألومنيوم، ولها وظائف مثل PID التلقائية
التحكم في درجة الحرارة، ومراقبة درجة الحرارة، والتناسب التلقائي
ضبط الطاقة الخارجة.
مع هيكل عازل الحرارة الفريدة من نوعها، ارتفاع درجة حرارة سطح الفرن
أقل من 25 درجة مئوية، والتي يمكن أن تقلل بشكل فعال من التأثير على البيئة المحيطة
الحرارة وضمان سلامة المستخدمين.
غطاء الفرن يتبنى مقاومة درجات الحرارة العالية، وقوة عالية وغير لزجة
المواد الحارقة من الألومنيوم من منتجات الألليود المعدنية (تيانجين) الشركة المحدودة،
عمر الخدمة أكثر من 5 سنوات (ضمان لمدة ثلاث سنوات).
4معايير المعدات
| مأوديل | كمية (وحدة) | السعة (كيلوغرام) | درجة الحرارة الاسمية لسائل الألومنيوم (°C) | الطاقة المسجلة | قدرة التدفئة (°C/H) | استهلاك الطاقة على مدار 24 ساعة (كيلوواط في الساعة) | الوزن الإجمالي (كيلوغرام) |
| WDL-BCD-800 | 1 | 800 | 650-700 | 21كيلوواط | ≥20 | 278±15٪ | 3600 |
| معايير واجهة الجهاز | |||||||
| 1 | التغيرات في مستوى السائل | 450 ملم | |||||
| 2 | ارتفاع حاوية الحساء | 1100mm (يمكن تخصيصها) | |||||
| 3 | نوع استهلاك الطاقة | الكهرباء | |||||
| 4 | مواصفات الطاقة | 380VAC / 50Hz، ثلاثي المراحل خمسة أسلاك (3P + N + PE) | |||||
| 5 | الهواء المضغوط | 0.6MPa---0.8MPa | |||||
ملاحظة: المعيار الإحصائي لاستهلاك الطاقة على مدار 24 ساعة هو أن درجة الحرارة
من السائل الألومنيوم إضافة إلى فرن الحجز هو ≥ درجة حرارة التشغيل.

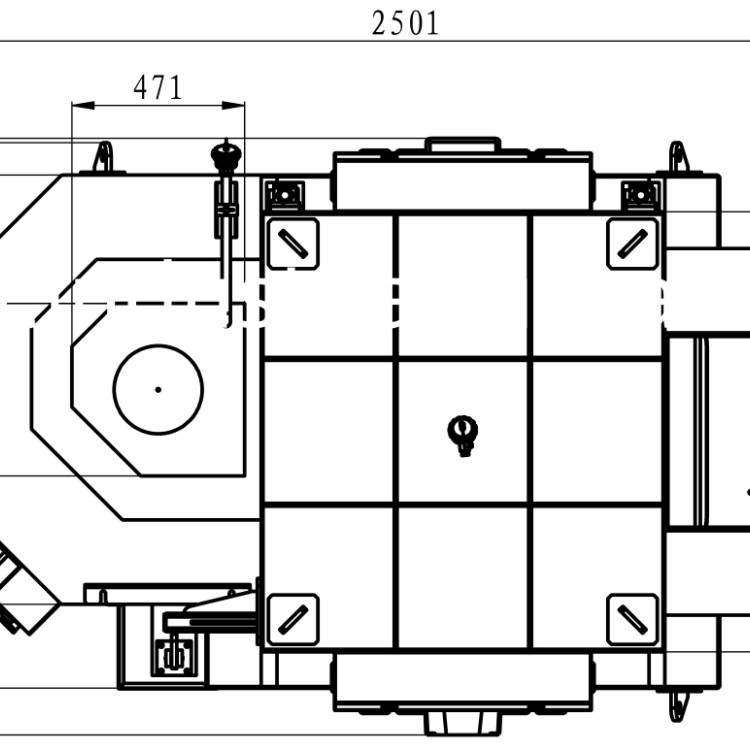

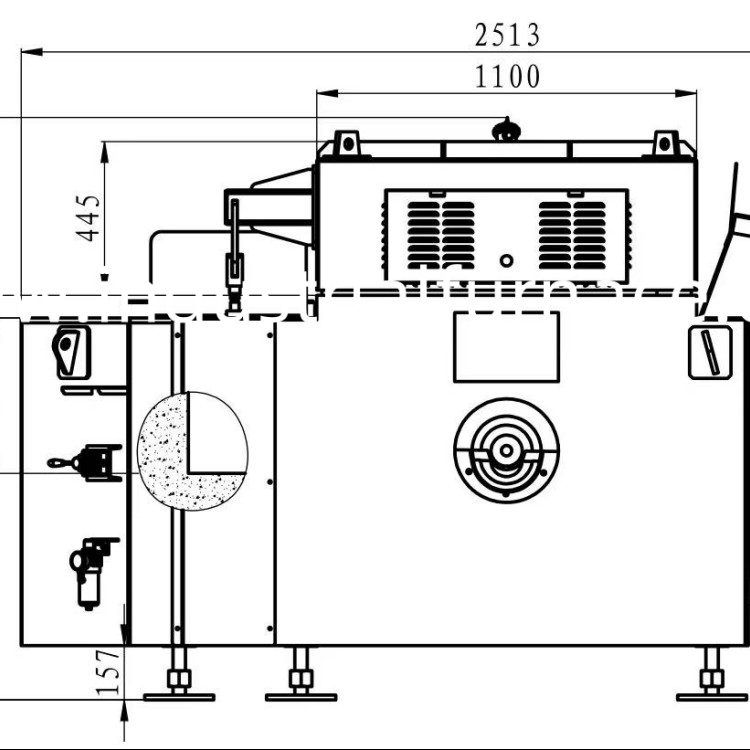

5هيكل الفرن
5.1 مقدمة في غطاء الفرن
يتم صنع الفرن من الألومنيوم عالية القوة، عالية درجة الحرارة المقاومة، غير اللصق
مواد صب مصنوعة من الكوروندوم ، والتي صُبّت في الموقع.
الشقوق ، مما يزيد من عمر الخدمة ؛ من السهل إصلاح واستبدالها في الموقع ، مما يقلل
وقت الصيانة
جدار الفرن مصنوع من ألواح السيليكات الكالسيوم المقاومة لدرجات الحرارة العالية
الحرارة العزل الألياف السيراميكية اللوحة، وتعتمد تكنولوجيا التجهيز المتدرجة لضمان
الأداء الممتاز للختم والعزل الحراري.
وحدات صناعية معزولة حرارية عالية درجة الحرارة
والتي يتم تدريجيتها وتراصها من أجل الصيانة السهلة واستبدالها.
5.2 قائمة مواد الفرن
| الاسم | المواد | المواصفات | العلامة التجارية | غيرها |
| قشرة الفرن | 235 صفيحة فولاذية | 6 ملم | أنشان الحديد والصلب | |
| غطاء الفرن | 235 صفيحة فولاذية | 14ملم | أنشان الحديد والصلب | |
| طبقة عزل الفرن | 1000 درجة مئوية لوحات السيليكون الكالسيومية | 510*300*50ملم | تشيوشي، الصين | |
| طبقة عزل الفرن | 1200 درجة مئوية الألواح الصناعية | 1000*600*50ملم | اليابان المعزولة | |
| طبقة عزل الفرن | لوح العزل النانوي 1200 درجة مئوية | 1000*600*25ملم | السويدية Unithermal | |
| طبقة مكافحة التسرب من الألومنيوم | مواد صب خفيفة الوزن | 2608 | المعادن الموحدة | |
| جزء من الفرن | مواد الصب من الألومنيوم المقاوم لللتصاق | 84ACX | المعادن الموحدة | |
| مرساة | الفولاذ المقاوم للصدأ | 310 | المحلي | |
| طبقة عزل غطاء الفرن | 1000 درجة مئوية لوحات السيليكون الكالسيومية | 510*300*50ملم | كيوشي، الصين | |
| طبقة عزل غطاء الفرن | لوح العزل النانوي 1200 درجة مئوية | 1000*600*25ملم | السويدية Unithermal | |
| طبقة عزل غطاء الفرن | 1200 درجة مئوية الألواح الصناعية | 1000*600*50ملم | اليابان المعزولة | |
| طبقة مقاومة للحرارة في غطاء الفرن | مواد الصب | 860ACX | السبائك المتحالفة، الصين | |
| طلاء القشرة | مسحوق الفضة عالي الحرارة | 14# | شانغهاي كايلين |
6.نظام كهربائي
المكونات الرئيسية
عنصر تسخين

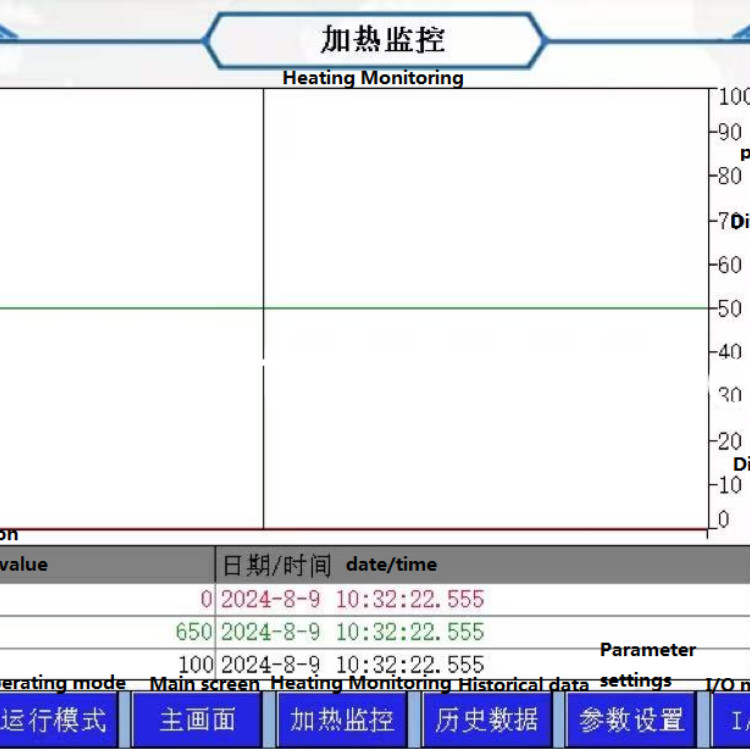

نظام التحكم - PLC، شاشة لمسة، منظم الطاقة، موصل، رلاي، الخ
عنصر الكشف عن درجة الحرارة - الحرارة (تحتوي كل مجموعة على اثنين من الحرارة،
قياس درجة حرارة الغلاف الجوي للفرن ودرجة حرارة سائل الألومنيوم على التوالي).
مقدمة إلى جهاز تنظيم الجهد الإلكتروني (تحكم PID)
يستخدم ثايريستور كعنصر تحكم رئيسي، وتغيير زاوية توصيل ثايريستور
يستخدم للسيطرة على التيار الخارجي والجهد
يتم اختيار الدائرة المتكاملة للتحكم في زاوية توصيل التايريستور.
وظائف حماية متعددة لضمان أن جهاز التحكم لا يضر بالأجهزة الخارجية
عند حدوث عطل، وظائفها هي: بدء ناعم، حماية من التيار الزائد، زيادة درجة الحرارة
عندما يرتفع تيار خطأ الحمل أو درجة الحرارة ويتجاوز نطاق العمل
من وحدة التحكم، ويمكن للمراقب إيقاف تلقائيا منخفضة النبض الخروج ووقف الحمل
إمدادات الطاقة.دقة التحكم في درجة الحرارة: ± 5 درجة مئوية (في ظل ظروف العمل القياسية).
آلية الحماية
إنذار درجة حرارة السائل الألومنيوم عالية / منخفضة الحرارة، درجة حرارة الغلاف الجوي المطلقة
إنذار ارتفاع درجة الحرارة (إعادة تعيين السلطة المخصصة لمفتاح التبديل) ، إنذار الانحرافات الثلاثية المراحل... الخ
7التكوين الكهربائي
| الاسم | المواصفات | العلامة التجارية | غيرها |
| خزانة كهربائية | 1600*600*400 | عجيب | |
| شاشة لمسة | SMART 700 IE 7 بوصات | سيمنز | |
| PLC | S7-200SMRT | سيمنز | |
| وحدة الحرارة | EM AT04 | سيمنز | |
| وحدات الخروج التناظرية | EM AQ02 | سيمنز | |
| الأنابيب الرقمية LED | 1.8 بوصة | ووهان مياوكسين | |
| الكهرباء منخفضة الجهد | / | (شنايدر) | |
| منظم الطاقة | سلسلة T6 | تايسي، تايوان | |
| عناصر التدفئة | 3.5كيلوواط/وحدة | عجيب | 6وحدات |
| الحرارة | نوع K 0-1300 °C | وو جيا | |
| مستشعر المسافة بالليزر | LR-TB5000 | المفتاح | البنود الاختيارية |
