أجزاء التثبيت الساخنة الكهربائية المستمرة فرن حزام الشبكة المسمارية 80800 500 650 كجم في الساعة

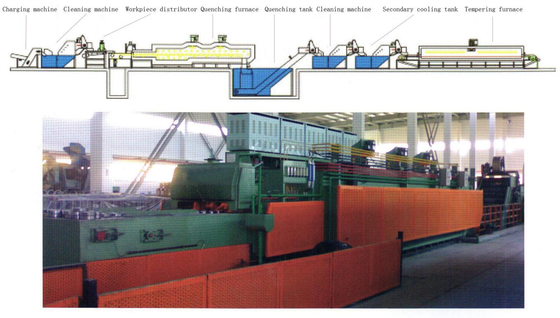

1تركيبة خط الإنتاج
المغذية المغناطيسية → خزان إزالة الدهون والتنظيف الأمامي → الكربوريزة المستمرة للغاز الميثانول (الإطفاء والتصلب)
فرن إطفاء → خزان تبريد إطفاء → رف إزالة الدهون → خزان إزالة الدهون والتنظيف الخلفي → ساخن مستمر
فرن التشديد الجوي → خزان السوداء → آلة زيت التجفيف → لوحة تحكم حرارة تلقائية → نقطة واحدة
نظام التحكم التلقائي في تركيز ثاني أكسيد الكربون
2المعلمات التقنية
|
الطاقة الإجمالية: حوالي 650 كيلوواط (بما في ذلك الطاقة الإضافية) الطول الإجمالي: حوالي 50 متر الوزن الإجمالي: حوالي 55000kg الإنتاجية: إنخفاض وتصلب حوالي 650-800 كجم / ساعة ، والكربوريزة حوالي 500-650 كجم / ساعة. يختلف الناتج مع شكل و حجم و ظروف الترتيب للقطعة. اسم المنتج: أجهزة التثبيت والأدوات مواد المنتج: 45#، 40Cr، 35CrMo، GCL15، الخ |
3الخصائص
تم تصميم الفرن بأكمله خصيصا لتلبية جودة المعالجة الحرارية لقطع العمل وتحسين عملية المستخدم
مرونة. لديها خصائص سرعة حزام الشبكة القابلة للتعديل، وتداول تلقائي لمياه التبريد ومياه التنظيف،
التحكم التلقائي في الغلاف الجوي في فرن التخفيف ومنع التلوث البيئي.
نظام التدفئة عالي الجودة، جهاز التحكم وتصميم الفرن المعقول يضمن درجة حرارة متساوية في فرن التخفيف
وتصميم هيكل الفرن المعقول ونظام التحكم التلقائي في الغلاف الجوي
الغلاف الجوي في فرن التخفيف.
يتم التحكم في إمكانات الكربون في فرن الحزام النقل التخفيفي بواسطة مسبار الأكسجين ومقياس الكربون.
شاشات PLC
ويتحكم بدقة في وقت نقل أحزمة الشبكة من أفران التخفيف والتكثيف في الوقت الحقيقي لضمان
وقت المعالجة الحرارية ونوعية القطعة
يتم التحكم تلقائيًا في نطاق درجة حرارة زيت التبريد عند 70-90 درجة مئوية ، ويجب أن تكون درجة حرارة مدخل زيت التبريد
تحت 80 درجة مئوية. تم تجهيز خزان التخفيف بجهاز تداول للتحريك والتبريد لضمان أداء الدورة
من الماء.
فرن التخفيف يتبنى أوراق الصف المزدوج العلوية والسفلية لنقل متزامن ، بحيث يكون حزام الشبكة
تخضع للحد الأدنى من التوتر أثناء التشغيل ولها عمر خدمة طويل.
يتم دعم أدوات الدعم في كلا الطرفين من فرن التخفيف من قبل خاصة عالية درجة الحرارة المقاومة
محامل
تصميم معقول لهيكل الفرن يمكن أن توفر بشكل فعال استهلاك الغلاف الجوي الوقائي وتقليل درجة الحرارة
حرارة الحائط من فرن التخفيف ≤ 50 °C + درجة حرارة الغرفة
فرن التشديد ≤ 40 °C + درجة حرارة الغرفة.
هناك ستارين لهب في منطقة التسخين المسبق للمخزن لمنع فقدان الغلاف الجوي الوقائي في المخزن.
تقليل كمية الميثانول المستخدمة وانخفاض تكاليف الإنتاج.
هناك جهاز إنذار أوتوماتيكي على خزانة التحكم ، نظام النقل متداخلة والإنذارات ، ودرجة الحرارة
جهاز التحكم لديه إنذارات صوتية وضوئية عالية درجة حرارة ومنخفضة درجة حرارة، ونظام النقل لديه إنذار
إنذارات الصوت والضوء
من أجل توفير الطاقة للمشتري ، فإن مواد عزل غطاء فرن التخفيف هي جميعها منتجات مستوردة.
قدمت العديد من التحسينات في تصميم وإنتاج طبقة العزل، والتي يمكن أن توفر تماما الطاقة وتقليل
استهلاك الغلاف الجوي في الفرن.
بنيت مع غطاء الألياف اليابانية أيزوليت، الألواح الألياف، الطوب العازل الحراري والطوب المضاد للكربون.
صمم البائع ثلاث مجموعات من ثقوب المراقبة على لوحة الجدار الخلفي في نهاية تفريغ فرن التخفيف.
عندما تعمل المعدات بشكل طبيعي، حالة تشغيل قطع العمل في الفرن وما إذا كان حزام الشبكة
يمكن ملاحظتها.
يتم تجهيز فرن المعالجة الحرارية الحزامية المتواصلة الشبكة مع أجهزة يدوية وأوتوماتيكية وأوتوماتيكية يدوية (اختياري).
لضمان دقة درجة الحرارة في فرن التخفيف وفرن التشديد ، المعدات الحرارية
جميعها مصنوعة في تايوان (المزدوج الحراري من النوع K).
تم تصميم حفرة فرن carburizing مع مجموعة من أنابيب التحريك المتداولة 50mm تحت سطح السائل لسحب
النفط البارد بعيدًا في خزان التخفيف إلى منفذ الإسقاط ، والذي يمكن أن يقلل من تكوين دخان النفط وتقدم السن
زيت التخفيف. وبالإضافة إلى ذلك يبني البائع التخفيف الفرن هوبر انخفاض تصميم خاص، والتي يمكن أن تقلل إلى حد كبير
توليد دخان النفط.
لوحات الحائط من فرن التخفيف وفرن التشديد مصنوعة من لوحات فولاذية 6 ملم منحنية وملحومة.
يتم الانتهاء من لحام فرن التخفيف ، يستخدم البائع الكيروسين للكشف عن التسرب ، والذي يمكن أن يمنع بشكل فعال
تسرب المعدات بسبب سوء لحام جسم الفرن.
وبما أن أنبوب الإشعاع هو موصل جيد للحرارة، كلما كان قطر أنبوب الإشعاع أكبر، كلما فقدت المزيد من الحرارة،
والذي سيكون له تأثير كبير على عمر خدمة جدار الفرن ، مما يسبب ارتفاع درجة حرارة جدار الفرن بشكل كبير
زيادة استهلاك الكهرباء. من أجل الحد من فقدان الحرارة في أنبوب الإشعاع، قطرات الإشعاع
أنابيب المستخدمة من قبل البائع لفرن التخفيف وفرن التشديد هي Φ 94mm و Φ 89mm على التوالي.
من أجل زيادة عمر الخدمة من سلسلة ناقل المصعد، والجهاز التنظيف و خزان التبريد استخدام 3 بوصة
سلاسل النقل
يتم التحكم في تسخين فرن التخفيف وفرن التشديد من خلال وحدات التايريستور والطاقة
المراقبين.
عدادات التحكم في درجة الحرارة على خزانة التحكم هي جميع منتجات تايوان دلتا ويمكن استخدامها عند توليد الطاقة
يتم تحديد واجهة لقياس الغلاف الجوي داخل الفرن على فرن التخفيف ،
البائع يقيس الجو داخل الفرن
